Jultec JPS0906-4M Unicable EN50494 Einkabelumsetzer für 2 Satelliten (6x4 UBs/IDs/Umsetzungen)

GTIN/EAN: 4250883431361

Artikelnummer: JultecJPS0906-4M

Unicable Multischalter 9/6/4, 6x 4 Receiver/Tuner an einer Ableitung/ an einem Strang/Kabel
Für 2 Satelliten Empfang bei Quattro-LNB Versorgung oder 4 Satelliten-Empfang bei Breitband-LNB Versorgung (Jultec a²CSS-Technologie)
Rückanal-tauglich für Einspeisung von Kabel Internet + Telefon (DVB-C)

Kategorie: Unicable Multischalter

Welche Ausführung ?

819,00 €

inkl. 19% USt. , zzgl. Versand (versandkostenfrei in Deutschland)

verfügbar

Lieferzeit: 1 - 3 Werktage

Stk

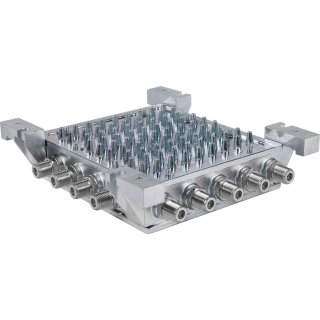

Jultec JPS0906-4T/4M Unicable-tauglicher Einkabel-Multischalter

5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JPS0906-4M und JPS0906-4T handelt es sich um Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der 6 Ausgänge stehen 4 Userbänder für die Versorgung von 4 Empfangsteilen (z.B.2 Twin-Receiver oder 1 Quad-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JPS0906-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0906-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.


  JPS0906-4M JPS0906-4T
Anzahl Abzweige 8 8
Abzweig 5 .. 862 MHz - 17 dB - 17 dB
Entkopplung port to port (Terr) > 35 dB
Stammleitung 950..2200 MHz 8 x - 1,0..- 3,0 dB -
Stammleitung 290..3000 MHz (WB) 8 x - 0,8..- 3,5 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel Multischaltermodus 80 dBµV
Ausgangspegel Einkabelmodus 82 dBµV
Anzahl Userbänder 6 x 4 (Klick für Frequenzraster)
Maximale Receiverlast Multischalter 85 mA
Maximale Receiverlast Einkabelmodus 160 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 211 x 224 x 34 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883431361 4250883431460


Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)

Jultec a²CSS Technologie Manual 40T07 2017

Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

PDF
Jultec a²CSS Technologie Manual 40T07 2017

Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)

PDF
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

PDF
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)


a²CSS: a²CSS1
Einkabel-tauglich: Unicable (EN 50494/SatCR/SCR/CSS)JESS (EN 50607)
Legacy-/CSS-Kombifunktion: ja
Breitband LNB tauglich: ja
Artikelgewicht: 0,90 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 21,10 × 22,40 × 3,40 cm
