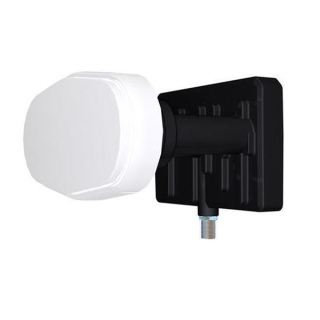

Inverto IDLM-SINM20-TRPMN-8PP Monoblock Single Triplefeed LNB für SAT 13°/ 16°/ 19.2°
Dieser Triple Feed LNB ist ein Monoblock LNB für den Empfang von KU-Band Signalen auf den Orbitalpositionen 13°, 16° und 19.2° Ost in zentraleuropäischen Ländern. Er ist vorgesehen für eine Installation an handelsüblichen Antennen mit den folgenden Spezifikationen:
- Mindestgröße des Spiegels: 85cm
- Maximalgröße es Spiegels:. 1 Meter
- 40mm Feedaufnahme mit ca. 7mm Profil (der LNB wird mit einem 40mm Adapterring geliefert)
- F/D = 0.6
Das empfangbare Frequenzband beträgt 10.7GHz bis 12.75GHz, unterteilt in Tiefband/Lowband von (10.70 bis 11.70GHz) und Hochband/Highband (11.70 bis 12.75GHz). Es können Frequenzen der horizontalen und vertikalen Polarisation empfangen werden. Der LNB verfügt über einen umschaltbaren ZF Ausgang (Single Version). Über den Ausgang erfolgt zudem die Stromversorgung sowie der Empfang von Steuersignalen. Der Ausgang ist vom Typ F.
Der DiSEqC 1.0 Befehl ermöglicht, dass der Ausgang auf eine spezielle Frequenz und Orbitalposition umgeschaltet werden kann. "DiSEqC A" entspricht 16° Ost, "DiSEqC B" 13° Ost, "DiSEqC C" 19.2° Ost. Sofern kein DiSEqC Kommando erhalten wird, wird automatisch die Orbitalposition 16° Ost angesteuert (dies bedeutet DiSEqC A).
Der LNB verfügt über drei Feeds, wobei jeder jeweils einer Orbitalposition zugeordnet ist. Dieses Design ermöglicht eine einfache Installation an den Feed-Aufnahmen der Sat-Antenne. Die Feeds sind zudem mit "13° E/Ost", "16° E/Ost" und "19.2° E/Ost" markiert.
Die DiSEqC Positionen (A/B/C) bzw. die Orbitalpositionen (16° Ost/ 13° Ost/ 19.2° Ost) sind auf dem LNB Gehäuse vermerkt. Der LNB wird mit einem 40mm Adapterring aus Plastik geliefert.
Technische Daten:
| Low Band Eingangsfrequenzbereich | 10.7 ~ 11.7 GHz |
| O/P Frequenzbereich | 950 ~ 1950 MHz |
| LO Frequenz | 9.75 GHz |
| Rauschmaß | 1.0 (max) dB |
| High Band Eingangsfrequenzbereich | 11.7 ~ 12.75 GHz |
| O/P Frequenzbereich | 1100 ~ 2150 MHz |
| LO Frequenz | 10.6 GHz |
| Rauschmaß | 1.0(max) dB |
| LO Anfangsgenauigkeit | ± 1.0 MHz |
| LO Temperaturdrift | ± 3.0 MHz |
| LO Phasenrauschen @1K Hz | -55 dBc / Hz |
| LO Phasenrauschen @10K Hz | -80 dBc / Hz |
| LO Phasenrauschen @100K Hz | -100 dBc / Hz |
| Konversionsgewinn | 50 ~ 62 dB |
| Verstärkungsschwankung | 6 [max] dB |
| 1dB Kompressionspunkt (@ Ausgang) | 0.0 [min.] dBm |
| Kreuzpolarisationsisolierung | 20 (min)dB |
| Ausgang VSWR | 2.5 : 1~ |
| Bandinterne Störung (Intermodulation) | -55 [max] dBm |
| Stromaufnahme | 10~20/150 [ max.] DCV/mA |
| Betriebstemperatur | - 30 ~ + 60 °C |
| Ausgansimpedanz | 75 O |
| Polarität , Band & Satellitenauswahl (V,L, 16°E) | 13V, 0kHz, DiSEqC1.0: Sat A |
| Polarität , Band & Satellitenauswahl (V,H, 16°E) | 13V, 22kHz, DiSEqC1.0: Sat A |
| Polarität , Band & Satellitenauswahl (H,L, 16°E) | 18V, 0kHz, DiSEqC1.0: Sat A |
| Polarität, Band & Satellitenauswahl (H,H, 16°E) | 18V, 22kHz, DiSEqC1.0: Sat A |
| Polarität , Band & Satellitenauswahl (V,L, 13° E) | 13V, 0kHz, DiSEqC1.0: Sat B |
| Polarität , Band & Satellitenauswahl (V,H, 13° E) | 13V, 22kHz, DiSEqC1.0: Sat B |
| Polarität , Band & Satellitenauswahl (H,L, 13° E) | 18V, 0kHz, DiSEqC1.0: Sat B |
| Polarität , Band & Satellitenauswahl (H,H, 13° E) | 18V, 22kHz, DiSEqC1.0: Sat B |
| Polarität , Band & Satellitenauswahl (V,L, 19.2° E) | 13V, 0kHz, DiSEqC1.0: Sat C |
| Polarität , Band & Satellitenauswahl (V,H, 19.2° E) | 13V, 22kHz, DiSEqC1.0: Sat C |
| Polarität , Band & Satellitenauswahl (H,L, 19.2° E) | 18V, 0kHz, DiSEqC1.0: Sat C |
| Polarität , Band & Satellitenauswahl (H,H, 19.2° E) | 18V, 22kHz, DiSEqC1.0: Sat C |
..
Datenblatt Inverto IDLM-SINM20-TRPMN-8PP DeV301013
| Artikelgewicht: | 0,40 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 10,90 × 13,97 × 9,70 cm |
