POLYTRON Poly Select TSM 1000 (Grundeinheit)

POLYTRON Poly Select TSM 1000 (Grundeinheit) POLYTRON Poly Select TSM 1000 (Grundeinheit) POLYTRON Poly Select TSM 1000 (Grundeinheit)
  • GTIN/EAN: 4250238506294
  • ArtikelNr.: POLYTSM1000
  • Lieferstatus: nicht mehr lieferbar
  • Unser Preis : 819,00 €
  • inkl. 19% USt., zzgl. Versand (DHL)
2 Klicks für mehr Datenschutz: Erst wenn Sie hier klicken, wird der Button aktiv und Sie können Ihre Empfehlung senden. Erst beim Aktivieren werden Daten an Dritte übertragen.

Beschreibung

Die frei programmierbare, kompakte Einkabellösung für analoge und digitale Programme incl. HDTV, 3D etc.

Die TSM 1000 ist die kompakte PolySelect-Lösung zur Umsetzung mehrerer Transponder (10 Transponder pro Anlage) für den Fall, dass eine Filterlösung nicht in Frage kommt.

Bei der PolySelect TSM 1000 wird jeder gewünschte analoge oder digitale SAT-Transponder aus seiner ursprünglichen Frequenzlage in ein frei wählbares Frequenzraster umgesetzt. Nicht gewünschte Programme scheiden dabei aus. Maximal 3 Grundeinheiten können über einen Verteiler (rückwärts verwendet als "Zusammenschleusweiche") zusammengeschaltet werden für dann bis zu 30 frei wählbare Transponder.

Jeder Kanalzug besitzt eine automatische Verstärkungsregelung (AGC): damit stehen alle Transponder - auch bei Pegelschwankungen am Eingang - mit dem eingestellten Systempegel am Ausgang an.
- kanalselektive SAT-ZF-Umsetzung von 10 Transpondern in der SAT-ZF-Ebene
- für analoge und digitale Programme DVB-S / DVB-S2
- Fernspeisung der LNBs (3 Ausgänge sind spannunsführend, es können also max. 3 LNBs über die Anlage mit Strom versorgt werden und somit auch mehrere Satelliten für die Versorung herbeigeführt werden, alle kurzschlussicher)

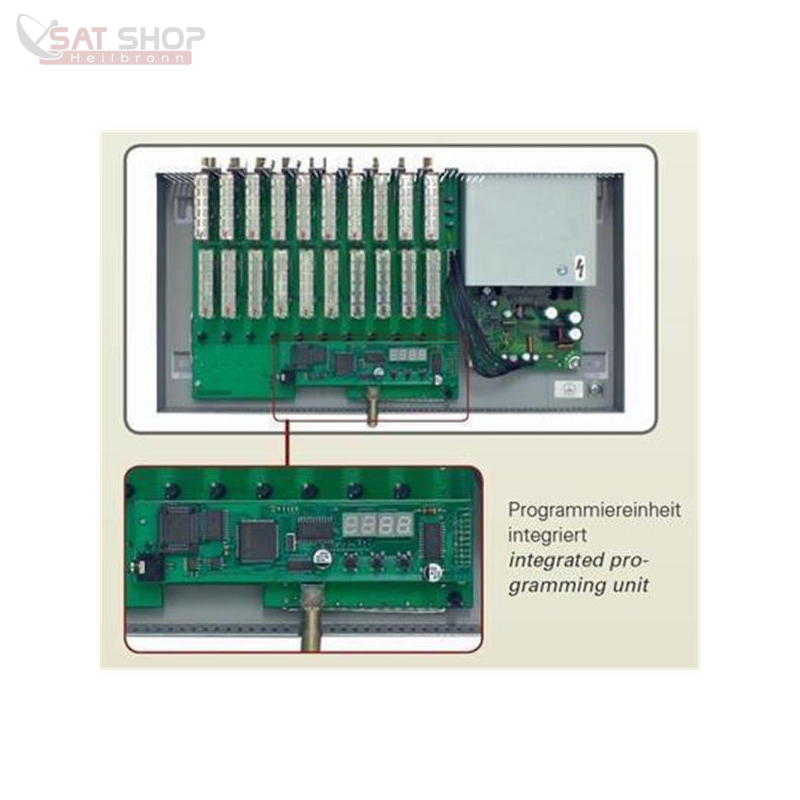

- Programmierung mehrerer Einheiten per Datenübertragung
- einfache Wandmontage

TECHNISCHE DATEN:
Typ: TSM 1000
Eingangs-Frequenz: 950-2150 MHz
Eingangspegel: 50-70 dBµV
Symbolrate QPSK: 5-40 MS/s
Frequenzschritte: 1 MHz
Fernspeisspannung (Eingang 1, 4, 8): je 12 V / 250 mA pro Eingang
Fernspeisestrom gesamt: max. 500 mA
Ausgangs-Frequenzbereich: 1015-2150 MHz
Welligkeit / Flatness: ± 3 dB
Ausgangspegel: 88 dBµV
Pegelsteller: -10 dB
Anschlüsse: F
Betriebsspannung: 190 - 250 V~, 50/60 Hz
Leistungsaufnahme: max. 50 W
Betriebstemperatur: 0-50 °C
Maße (B x H x T): 380 x 195 x 80 mm

Mehr Daten, Bilder und viel wissenswerte auch in unserem Forum, klicken sie hier.

Kanalaufbereitung , PAL

Datenblatt + Schaltungsbeispiele Polytron PolySelect TSM 1000:

Datenblatt + Schaltungsbeispiele Polytron PolySelect TSM 1000
