Dur-Line DPC-32 K Unicable 2 / JESS Multischalter (statischer Modus Vorprogrammierung - Breitband-LNB)

Videos: Dur-Line DPC-32 K Unicable 2 / JESS Multischalter (statischer Modus Vorprogrammierung - Breitband-LNB)

Dieses Video kann nicht angezeigt werden, da es der JTL-Consent-Manager blockiert. Aktiviere dazu im JTL-Consent-Manager : youtube-nocookie

Dur-Line DPC-32 K Unicable 2 / JESS Multischalter (statischer Modus Vorprogrammierung - Breitband-LNB)

(1 Bewertungen)

Artikelnummer: Dur_DPC32K_8
GTIN: 4260165024815
HAN: 13240
Kategorie: Dur-Line DPC/DWB-32 K
Hersteller: Dur-Line

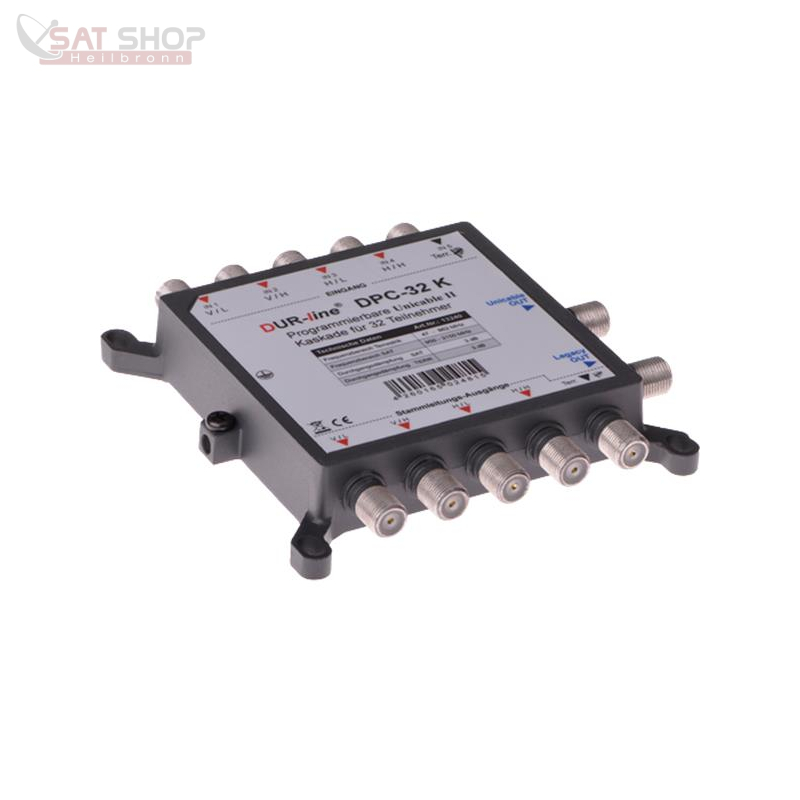

Der DUR-Line DPC-32 K ist eine Unicable II Kaskade in einer kompakten Bauform, die Installationen mit maximal 32 Set-Top Boxen (Receiver/Tuner) über ein einziges Kabel ermöglicht.
Folgende Konfigurationen sind möglich (einen optionalen Programmer wird dafür benötigt): 32 Teilnehmer (Werkszustand) an einem Ausgang -- 16 Unicable2 / JESS Teilnehmer am Unicable Ausgang und/oder 16 Unicable2 / JESS Teilnehmer am Legacy Ausgang -- statisch 32 auswählbare Transponder am Unicable Ausgang (Kopfstation-Modus)
Neu 9-2018: jetzt auch für die Breitband-LNB Versorgung geeignet !

Programmierung ?: 1x32 Modus orig. Auslieferungszustand- 20,00 € nicht verfügbar

1x32 Modus Vorprogrammierung+ 10,00 € nicht verfügbar

2x16 Modus Vorprogrammierung+ 10,00 € nicht verfügbar

statischer Modus Vorprogrammierung+ 40,00 € nicht verfügbar

1x32 orig Auslieferungszustand (Breitband)- 10,00 € nicht verfügbar

1x32 Vorprogrammierung (Breitband)+ 10,00 € nicht verfügbar

2x16 Modus Vorprogrammierung (Breitband)+ 10,00 € nicht verfügbar

statischer Modus (Breitband)+ 40,00 € nicht verfügbar

189,00 €

inkl. 19% USt. , zzgl.

nicht verfügbar
Lieferstatus: nicht mehr lieferbar

Dur-Line DPC-32 K Unicable2-/JESS- Multischalter (1x32 / 2x16 Umsetzungen oder 32 Transponder statisch programmierbar) - für Quattro-LNB und Breitband-LNB Versorgung geeignet !

Lieferung incl. Netzteil + Power-Inserter

Sowohl für Quattro als auch WideBand LNB vorgesehen (Wideband-LNB Versorgung neu 9-2018 !!!!)

Mit diesem Unicable Schalter können sowohl Wide Band als auch Quattro LNBs betrieben werden. Beim Einsatz von 2 x Wideband LNB können bis zu 32 Teilnehmer gleichzeitig bis zu 2 Sat Positionen (wie z.B. Astra 19 Grad und Eutelsat 13 Grad) empfangen. Beim Einsatz eines Wideband LNBs wird nur noch die Hälfte an Kabeln von der Antenne bis zum Schalter benötigt.

Der DUR-Line DPC-32 K ist eine Unicable II Kaskade in einer kompakten Bauform, die Installationen mit maximal 32 Set-Top Boxen (Receiver/Tuner) über ein einziges Kabel ermöglicht.

Die digitale Channel-Stacking Technologie (CSS) nutzt schnelle Breitband analog zu digital Konverter und verwendet die digitale Signalverarbeitung, um die gewünschten Transponderkanäle auszuwählen und zu bündeln. Die Geräte-Firmware kann so über den optionalen Programmer konfiguriert werden, dass sie eine fest vorgegebene Transponder zu ZF-Frequenz Zuweisung bietet und so bis zu 32 Transponder (TP) über einen Unicable Ausgang ausgibt (z.B. für Hotel-Einspeisungen als Einkabelsystem).

Dies ermöglicht es eine unbegrenzte Anzahl von Receivern mit dem LNB zu verbinden und somit eine Satelliten Wohnanlagen Verteilung deutlich günstiger und einfacher als jemals zuvor zu realisieren. Der Betriebsmodus (dynamisch oder statisch), der Signalpegel, die Kanalbandbreite, die Anzahl der Userbands, die Zwischenfrequenzen und ein Antennenjustier-Modus können mittels eines Programmiergerätes vor Ort konfiguriert und aktualisiert werden.

Die Kommunikation zwischen der Kaskade und den angeschlossenen Unicable Receivern erfolgt nach EN50494 (Unicable) und/oder EN50607 (JESS) und kann je User Band definiert werden. Dies ermöglicht Installationen bestehend aus sowohl nur EN50494-fähigen (können nur SCR 0-7 ansteuern) oder EN50607 (können alle SCR ansteuern die ihnen zur Verfügung stehen) kompatiblen PVRs und HGWs (Receiver/TV-Karten/TV Triple-/Quad-Tuner, FBC-Tuner/Frontend) der nächsten Generation die diese Verfahren unterstützen.

Ab Werk sind beim Dur-Line DPC-32 K über den Unicable Ausgang 32 Teilnehmer freigeschaltet.
Mit dem optional erhältlichen Programmer Dur-Line DP-2432 bzw. ab sofort auch mit dem Inverto SatPal sind folgende Konfigurationen möglich:
- 32 Teilnehmer (Werkszustand) an einem Ausgang
- 16 Unicable2 / JESS Teilnehmer am Unicable Ausgang und/oder 16 Unicable2 / JESS Teilnehmer am Legacy Ausgang
- 32 frei auswählbare Transponder am Unicable Ausgang (Kopfstation-Modus / statische Umsetzung)
- NEU 9-2018 jetzt auch auf Breitband-LNB Versorgung einstellbar

Technische Daten


Eingänge	4 x Sat-ZF-Eingänge vom Quattro-LNB 1 x UHF/VHF Eingang für terrestrische Antennen
Ausgänge	4 x Sat-ZF-Durchschleif-Ausgänge 1 x Terrestrischer Durchschleif-Ausgang 1 x Legacy-Ausgang mit kombiniertem terrestrischem Signal 1 x Unicable-Ausgang mit max.32 Userbändern und kombiniertem terr. Signal
Steuerungsprotokoll	DiSEqC1.x/ DiSEqC2.0, Unicable (EN50494), JESS (EN50607)
Eingangsfrequenzbereiche:	Satellit: 950-2150MHz Terrestrisch: 40-862MHz
Durchschleifdämpfung	Satellit: 3dB max. Terrestrisch: 3dB max.
Ausgangsspannung/-pegel (Unicable = AGC kontrolliert)	Unicable Ausgang: -25dBm (83dbµV)
Eingangsspannung/-pegel	-50 bis -15dBm (67 bis 100dbµV)
User Band Kanal (Bandbreite)	frei konfigurierbar, 10 - 80 MHz (standardmäßig 36 MHz)
User Band Kanal (Verstärkungswelligkeit)	3dB max.
User Band Frequenzen (Kanäle/ID/SatCR/SCR) Diese Beispiele (1x32 + 2x16er Betrieb) sind nur mit unserer Vorprammierung so konfiguriert - wenn diese Vorprogrammierung nicht mit bestellt wird erfolgt die Auslieferung im orig. Auslieferungszustand 1x32 mit entsprechender voreingesteller ID/Frequenz Zuordnung	Beispiel für 32 Kanäle (nur Unicable-Ausgang) + Legacy-Ausgang extra verfügbar: CH1: 990 MHz (EN50494 + EN50607) CH2: 1030 MHz (EN50494 + EN50607) CH3: 1070 MHz (EN50494 + EN50607) CH4: 1110 MHz (EN50494 + EN50607) CH5: 1150 MHz (EN50494 + EN50607) CH6: 1190 MHz (EN50494 + EN50607) CH7: 1230 MHz (EN50494 + EN50607) CH8: 1270 MHz (EN50494 + EN50607) CH9: 1310 MHz (EN50607) CH10: 1350 MHz (EN50607) CH11: 1390 MHz (EN50607) CH12: 1430 MHz (EN50607) CH13: 1470 MHz (EN50607) CH14: 1510 MHz (EN50607) CH15: 1550 MHz (EN50607) CH16: 1590 MHz (EN50607) CH17: 1630 MHz (EN50607) CH18: 1670 MHz (EN50607) CH19: 1710 MHz (EN50607) CH20: 1750 MHz (EN50607) CH21: 1790 MHz (EN50607) CH22: 1830 MHz (EN50607) CH23: 1870 MHz (EN50607) CH24: 1910 MHz (EN50607) CH25: 1950 MHz (EN50607) CH26: 1990 MHz (EN50607) CH27: 2030 MHz (EN50607) CH28: 2070 MHz (EN50607) CH29: 2110 MHz (EN50607) CH30: 2150 MHz (EN50607) CH31: 2190 MHz (EN50607) CH32: 2230 MHz (EN50607) Beispiel für 2x16 Kanäle: Unicable-Ausgang + Legacy-Ausgang jeweils: CH1: 990 MHz (EN50494 + EN50607) CH2: 1030 MHz (EN50494 + EN50607) CH3: 1070 MHz (EN50494 + EN50607) CH4: 1110 MHz (EN50494 + EN50607) CH5: 1150 MHz (EN50494 + EN50607) CH6: 1190 MHz (EN50494 + EN50607) CH7: 1230 MHz (EN50494 + EN50607) CH8: 1270 MHz (EN50494 + EN50607) CH9: 1310 MHz (EN50607) CH10: 1350 MHz (EN50607) CH11: 1390 MHz (EN50607) CH12: 1430 MHz (EN50607) CH13: 1470 MHz (EN50607) CH14: 1510 MHz (EN50607) CH15: 1550 MHz (EN50607) CH16: 1590 MHz (EN50607) Legende: EN50494 = steuerbar über unicable-taugliche Geräte EN50607 = steuerbar über JESS-taugliche Geräte CH = Unicable/JESS ID Hinweis: im Auslieferungszustand beschrieben mit einer Zählung ab CH0 und nicht bei 1, d.h. an den Geräten wo man nur eine ID einstellen kann, also Zählung ab "1", einfach die CH0 = ID1 nehmen - siehe Anleitung vom Receiver ob die Eingabe dort bei 0 oder 1 beginnt Die o.g. Zuordnungen sind Beispiele unserer angebotenen Vorprogrammierung auf den 1x32 bzw. 2x16 Betrieb. Die orig. Einstellungen im Auslieferungszustand können sie der beiliegenden Bedienungsanleitung entnehmen.
HF Isolierung	Satellit/Satellit ZF: 28dB min. Satellit/terrestrisch: 28dB min.
Satellitenkanal/Kanal (User Bands)	28dB min.
LO Phasenrauschen	bei 1 KHz: -80dBc/Hz max. bei 10 KHz: -92dBc/Hz max. bei 100 KHz: -96dBc/Hz max. bei 1 MHz: -104dBc/Hz max.
System Phasenrauschen	1,5 Grad max.
Eingang/Ausgang VSWR	2,5 : 1
Eingangs-/Ausgangsimpedanz	75 Ohm
Legacy Ausgang-Umschaltung	F-Type V/L => 13 V/0 kHz, V/H => 13 V/22 kHz H/L => 18 V/0 kHz, H/H => 18 V/22 kHz
LNB Stromzufuhr	Max. 300mA bei 13-18 V
DC Stromaufnahme	450mA bei 13 VDC (max.)
Betriebstemperatur	-30 bis +60° C
Abmessungen	113,5 x 110,5 x 20,8 mm (B x H x T)

Das benötigte Netzteil + der Power-Inserter für das System liegt dem Lieferumfang bei.

Hinweis: wird der Legacy-Ausgang (wenn dieser im Legacy-Modus arbeitet und der Schalter z.B. nicht in den 2x16 Modus umprogrammiert wurde) nicht benötigt kann über diesen das Netzteil direkt angeschlossen werden, die DC-Einspeiseweiche (Power-Inserter) kann dann entfallen.

Vorprogrammierung: Daten für die "Vorprogrammierung 1x32 / 2x16" können sie diesen Daten hier im Beitrag entnehmen. Die Programmierung für den "statischen Betrieb" muss genau besprochen werden, hierfür benötigen wir eine Liste ihrer gewünschten Transponderbelegung (Verkabelung für diesen Betrieb natürlich beim Anschluss/der Versorgung beachten).
Auf diese Dienstleistung besteht kein Widerrufsrecht bzw. wird kann bei Widerruf der DPC-Hardware hier keine Gutschrift für die Kosten der Dienstleistung erstellt werden !

Angaben zur Produktsicherheit

Herstellerinformationen:

DURA-SAT GmbH & Co. KG
Unterer Dammweg 6/1
78050 Villingen-Schwenningen (Baden-Württemberg)
Deutschland
info@durasat.de
https://www.durasat.de

Einkabel-tauglich:
Breitband LNB tauglich:
Artikelgewicht:	0,52 kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ):	21,50 × 15,30 × 6,40 cm

Durchschnittliche Artikelbewertung

Alle Bewertungen:

Wie funktionieren Bewertungen?

Einträge insgesamt: 1

Ob Altbau mit Kabelbus oder Neubau: Das Ding ist perfekt.
Ich bin bereits vor einigen Jahren auf Unicable umgestiegen, weil über ein Kabel auch in der Wohnung ein Multi-Tuner-PC bedient werden sollte. Nun hatte ich dieses Produkt gesehen und auf *32* Empfangsgeräte-Potential erweitert. Technisch ein dual-JESS-Multischalter, in ein Gehäuse kaum größer als ein Standard-8x-Unicable.
Was soll man sagen: Funktioniert. Preis/Leistung bestens, da ein 8xUnicable-Schalter bei ca. 130€ liegt, hier sinds 32xUnicable für 199€.
Eine richtig gute Sache ist der 2x16-Modus, der zwei Ausgänge bereit hält. Man spart sich dadurch den passiven (und verlustbehafteten) Splitter auf zwei Stränge/Geräte.
Ein Tipp für den Sat-Shop: Bietet bitte bei der Bestellung eine Umprogrammierung auf 2x16 an. Es lohnt sich für eine Heiminstallation nicht, das teure Programmiergerät zu kaufen (130€?!), nur um ein einziges Mal den anderen Modus zu setzen...
Klarer Kauftipp.

Daniel M , 19.11.2015 Verifizierter Kauf
