Jultec JOL0102-90A "Gen 2" Optik-nach-Koax-Wandler
Der Jultec JOL0102-90A ("Gen 2") ist ein für die Jultec a²CSS und a²CSS2 Einkabelumsetzer maßgeschneiderter Wandlerbaustein für die Signalzuführung von einem Satellitensystem per Glasfaser ("optisches Kabel") in Umwandlung/-setzung auf Breitband-Versorgung.
Der Wandler ist in erster Generation ("Gen 1") eingangsseitig mit den weit verbreiteten Global Invacom LNBs mit Glasfaserausgang kompatibel. Die zweite Generation ("Gen 2") ist konfigurierbar und so zusätzlich mit dem Fracarro-Glassystem kompatibel. Durch den niedrigen minimalen Eingangspegel des JOL0102-90A können von einem LNB typischerweise bis zu 64 Wandler versorgt werden, wodurch große und ausgedehnte Verteilnetze möglich werden. Die Aufteilung der Glasfaser erfolgt dabei mit passiven Verteilern. Durch den breiten Eingangswellenlängenbereich ist es möglich, mehrere Satellitensysteme per Wellenlängenmultiplex über eine Faser zuzuführen und nach dem Demultiplexer direkt auf den JOL0102-90A zu geben.
Ausgangsseitig wird pro Polarisationsebene ein Breitband-Sat-Signal für a²CSS- bzw. a²CSS2-Einkabelumsetzer bereitgestellt. Diese werden dazu auf einen speziellen Breitbandmodus konfiguriert (Datei "WB_all_JOL0102-90A.dsq") Die Empfangsgeräte benötigen keine spezielle Konfiguration. Der Pegel des Wandlers ist AGC-geregelt und reicht üblicherweise ohne weitere Verstärker für die Versorgung einer Gerätekaskade für 40 Wohneinheiten aus.
Bitte beachten Sie, das dieser Wandler wegen des breitbandigen Ausgangssignals nur zusammen mit a²CSS- oder a²CSS2-Einkabelsystemen eingesetzt werden kann. Für den Betrieb am Fracarro-Glassystem sind zwingen a²CSS2-Einkabelumsetzer notwendig.
Herkömmliche Legacy-Multischalter lassen sich an diesem Wandler nicht betreiben.

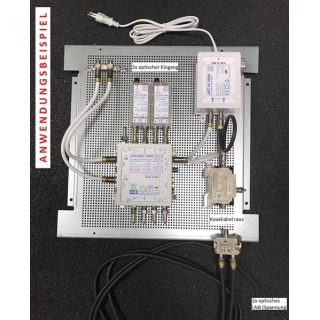

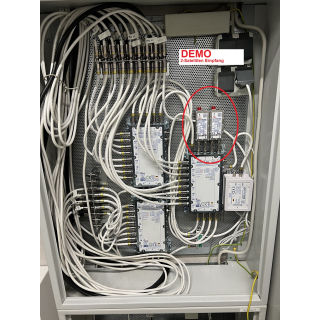

Anwendungs- und Planungsbeispiel bei uns im Forum => KLICK
| JOL0102-90A Gen 1 | JOL0102-90A Gen 2 | |
| Anzahl Abzweige | 1 | 1 |
| Eingangsbuchse | FC/PC | FC/PC |
| Optischer Eingangspegel | - 15 .. - 5 dBm | - 15 .. - 10 dBm |
| Wellenlängenbereich | 1100 .. 1650 nm | 1100 .. 1650 nm |
| Eingangsfrequenzbereich | 950 .. 5450 MHz | 950 .. 6000 MHz |
| Ausgangspegel | 88 dBµV | 88 dBµV |
| Oszillatorfrequenz | fix 2750 MHz | 2750 / 3200 MHz |
| Ausgangsfrequenzbereich V | 950 .. 3000 MHz | 950 .. 3300 MHz |
| Ausgangsfrequenzbereich H | 650 .. 2700 MHz | 450 .. 2800 MHz |
| Versorgungsspannung | 8 .. 20 V | 8 .. 20 V |
| Leitungsaufnahme | < 1,7 W | < 1,7 W |
| Abmessungen | 39,5 x 106,5 x 20 mm³ | 39,5 x 106,5 x 20 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | CE (EN 60728-2), Klasse A |
| GTIN | 4250883416009 |
4250883416016 |
Wandler optisches Kabel in Koax für Multischalter Versorgung per Breitband-Versorgung ("Breitband-LNB" Modus via Jultec a²CSS-/a²CSS2-Technologie)
Kompatibel mit Fracarro-Rückumsetzer OPT-TX DT, dafür steht ein Batch-File zur Verfügung für spätere Versorgung von Jultec JRS-/JPS-Schalter im Breitband-Modus !
Versorgung möglich über optische LNBs (Global-Invacom, Polytron, Triax-Hirschmann oder baugleiche) oder auch über Global-Invaom OTx-Kit.
Jultec JOL Optik-nach-Koax Wandler Manual / Anleitung / Datenblatt (englisch + deutsch)
Jultec Glasfaserprodukte Übersicht
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec a²CSS Technologie Manuel
| a²CSS: |

|
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |

|
| Empfang: |

|
| Breitband LNB tauglich: |
|
| Config: |
|
| Steckertyp optisch: |
|
| Artikelgewicht: | 0,30 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 10,65 × 3,95 × 2,00 cm |
