EMP Profi-Class Multischalter MS 13/12 PIU-6 (3 Satelliten auf 12 Teilnehmer)
EMP Profi-Class Multischalter MS 13/12 PIU-6

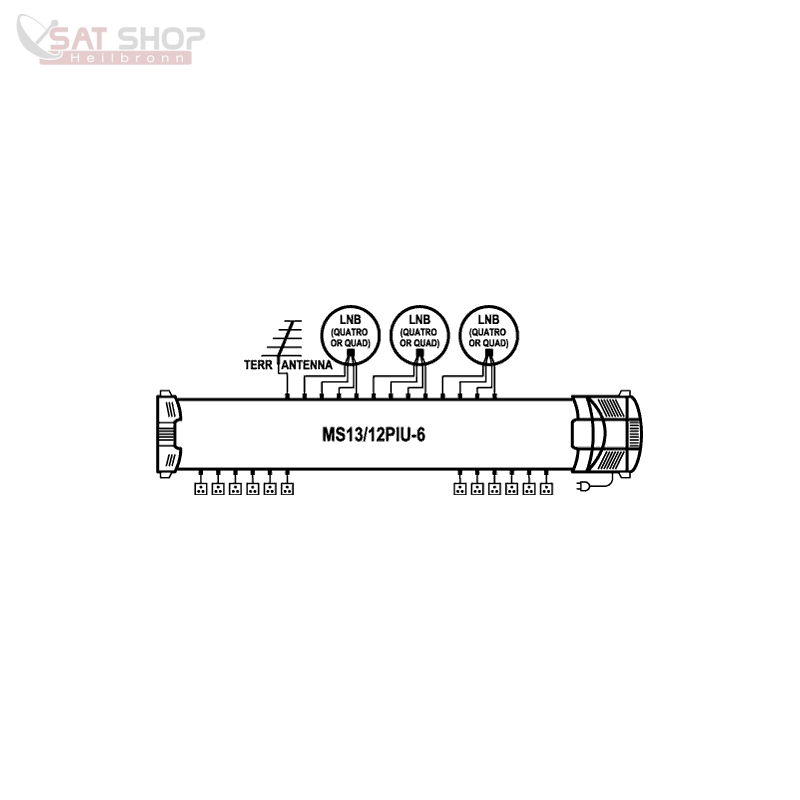

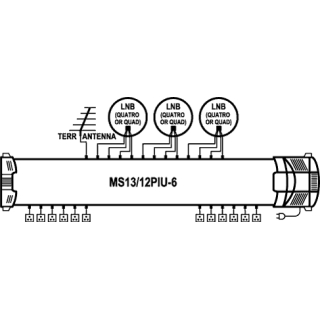

Profi-Class Multischalter 13/12 - EMP Centauri mit energiesparendem Netzteil für 3 Satelliten auf 12 Teilnehmer, 1 terrestrischer Eingang (aktiv- kann auch auf passiv geregelt werden), regelbare SAT-Eingänge (15db) und Endwiderstand (2).
Die Netzteileinheit ist mit einer elektronischen Sicherung mit optischer und akustischer Signalisierung geschützt.
Alle LNB-Eingänge sind Quad-LNB-tauglich (22kHZ-Generator kann zugeschalten werden)
Technische Daten:Regelbare SAT-Eingänge
Automatischer Abschalter der LNB-Spannung
Kurzschlußsicherung
Specifications of P. 160-CP-12
Frequency Range
- LNB-Inputs 950-2300 MHz
- Terr. Input: 40-862 MHz
- Outputs: 40-2150 MHz
Control: DiSEqC 2.0, 10-14.5 / 15.5-20 V, 0/22 kHz
Insertion Gain:
- 950-2300 MHz 0 dB avg. loss
- 40-862 MHz 5 dB avg. loss
SAT Inputs Isolation: 20 dB min.
Maximum Input Level*
- Sat 94 dBµV
- Terr. 83 dBµV
Power Consumption (incl. connected LNBs): 45 VA max.
LNB Power Supply: 1600 mA max.
Dimensions (w,d,h [cm]) 47.0 x 14.5 x 8.7
Temperature range -30 °C - +70 °C
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand abschliesen !
Profi-Class Multischalter 13/12 - EMP Centauri mit energiesparendem Netzteil für 3 Satelliten auf 12 Teilnehmer, 1 terrestrischer Eingang (aktiv- kann auch auf passiv geregelt werden), regelbare SAT-Eingänge (15db) und Endwiderstand (2).
Die Netzteileinheit ist mit einer elektronischen Sicherung mit optischer und akustischer Signalisierung geschützt.
Alle LNB-Eingänge sind Quad-LNB-tauglich (22kHZ-Generator kann zugeschalten werden)
Technische Daten:
Specifications of P. 160-CP-12
Frequency Range
- LNB-Inputs 950-2300 MHz
- Terr. Input: 40-862 MHz
- Outputs: 40-2150 MHz
- 950-2300 MHz 0 dB avg. loss
- 40-862 MHz 5 dB avg. loss
- Sat 94 dBµV
- Terr. 83 dBµV
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand abschliesen !
Datenblatt EMP-Multischalter 13/xx + Anlagenbeispiele
EMP technisches Datenblatt Multischalter 5/x - 9/x - 13/x - 17/x (englisch)
Datenblatt EMP-Multischalter 13/xx (orig. EMP)
EMP-Centrauri Produktkatalog
Schaltungsbeispiele EMP-Multischalter
Datenblatt EMP-Multischalter 13/xx
