EPAK TVRO DS6 Premium-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend incl. Skew-Anpassung / See- und Binnenschifffahrt)

GTIN/EAN: 0633643728385

Artikelnummer: Epak_DS6Quattro

Kategorie: Boots- und Schiffsantennen (vollautomatisch + nachführend)


11.662,00 €

inkl. 19% USt. , zzgl. Versand (DHL Sperrgut groß)

nicht verfügbar

Lieferstatus: ersetzt durch Nachfolger, siehe Hinweis in der Artikelbeschreibung


EPAK DS6 Quattro

incl. Multischalter 5/4 (Änderung vom Multischalter in größere ist jederzeit nach Absprach + Aufpreis möglich)

EPAK TV-Antennen der Premium-Line zeichnen sich durch eine bisher nicht gekannte Trackinggeschwindigkeit und -präzision aus und zusätzlich zu den anderen Antennen der TVRO-Serie durch ihre automatische Skw-Anpassung (Tilt) was auch die Nachführung der LNB-Querachsen Stellung vornimmt (bei großen Unterschieden der West-Ost Position notwendig). Die Verwendung ausgewählter Materialien machen die Antennen zu einem Produkt mit exclusiven Design und eignen sich darüber hinaus hervorragend für einen profesionellen maritimen Einsatz unter extremen Umweltbedingungen. Die maximale Trackinggeschwindigkeit von 30 °/s ermöglicht den Sat-TV Empfang auch unter schwierigsten Seewetterbedingungen. Das Design der Antennen eignet sich für Yachten jeder Größe, auch unter 10 m. Qualität, made in Germany!

EPAK® DS6 (ehemals TV61)

Spiegel 60 cm
Radom Maße (B/H) 730 x 810 mm
Gewicht 37 kg
Elevation - Bewegungsbereich -10° bis 90°
Max. Nachführgeschwindigkeit bis zu 30°/s
Anzahl Teilnehmer beliebig*
Speicherbare Satelliten 4


* Die Teilnehmer werden über eine separat zu kaufendes Multi-User-Kit angeschlossen (Multischalter)

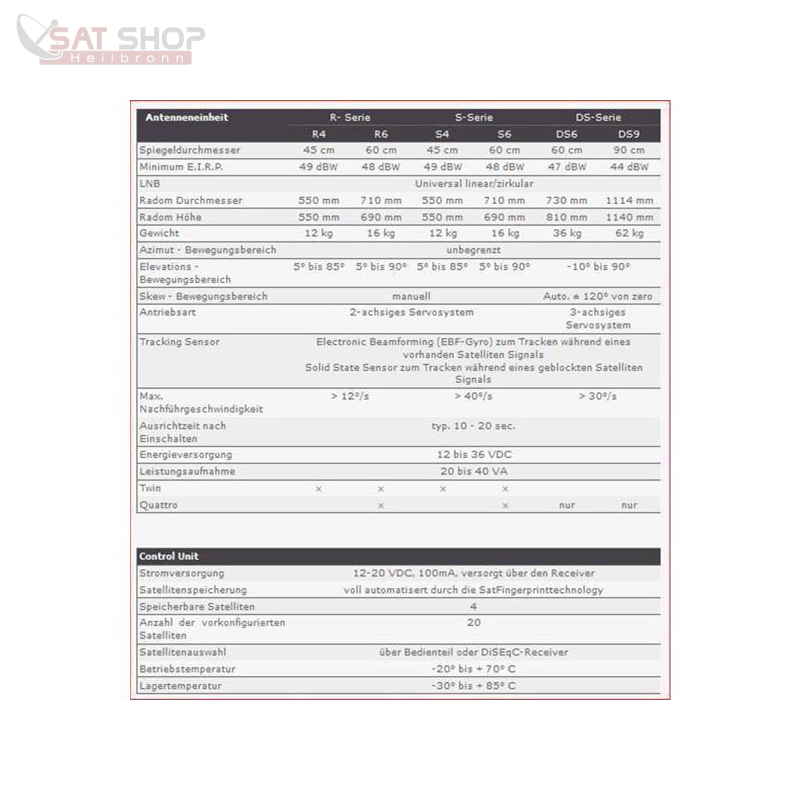

TECHNISCHE DATEN

Maße & Gewicht
Radom (B × H) 73 cm × 81 cm (28.74" ×  31.88")
Gewicht (einschließlich Radom) 37 kg (35.27 lbs)
Spiegel- & Speisesystem
Spiegeldurchmesser 60 cm (23.64")
Minimum E.I.R.P. 47 dBW
LNB Universal (LOF 9.75/10.6 GHz, linear/zirkular)
LNB Ausgang Quattro
Aktorsystem
Tracking sensor Electronic Beamforming (EBF-Gyro) zum Tracken während eines vorhanden Satelliten Signals
Solid State Sensor zum Tracken während eines geblockten Satelliten Signals
Nachführgeschwindigkeit bis zu 30° /s (jede Achse)
Azimuth-Bereich unbegrenzt
Elevation-Bereich -10° bis 90°
Skew-Bereich Automatisch +- 120° von der Null-Position
Antriebsart 3-achsiges Servosystem
Stromversorgung
Versorgungsspannung 12-36 VDC
Leistungsaufnahme 20-40 VA
Verschiedenes
Lock on time ca. 10-20 sek.
Satelliteerkennung vollautomatisch durch SatFingerprint Technologie
vorkonfigurierbare Satelliten bis zu 4 frei programmierbare aktive Satellitenpositionen/ vorkonfigurierte Datenbank (bis zu 20 Satelliteneinträge)
Satelliten Auswahl Bedienteil bzw. Satellitenempfänger (DiSEqC™)
Betriebstemperatur -20°C bis 55°C
Lagertemperatur -30°C bis 85°C

Antenna Control Unit
Maße
Versorgungsspannung 12-20 VDC (durch Receiver)
Leistungsaufnahme 100 mA
Betriebstemperatur -20° bis 55°C
Lagertemperatur -30° bis 85°C

Anschlussschema EPAK Quattro-LNB Antennen

Anschlussschema EPAK Twin-LNB Antennen

Anschlussschema EPAK Single-LNB Antennen

EPAK Products (pdf, englisch)

EPAK Produktbrochure 2014 (pdf, englisch)

Datenblatt EPAK TVRO DS6 Quattro (technische Daten)

EPAK Handbuch TVRO-Serie Modelle R/S/DS (früher TVxx)

Basic-/Premium-Line (River-Liine/Sea-Line/Ocean-Line)

PDF
EPAK Handbuch TVRO-Serie Modelle R/S/DS (früher TVxx)

EPAK DSi9 KU (Tracking Testaufbau Versuch - zum starten des Videos anklicken)


Artikelgewicht: 37,00 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 73,00 × 73,00 × 81,00 cm
