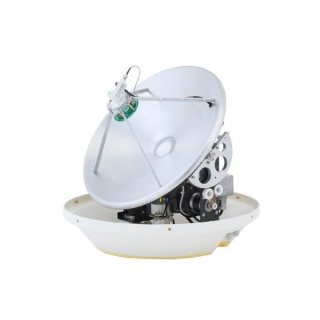

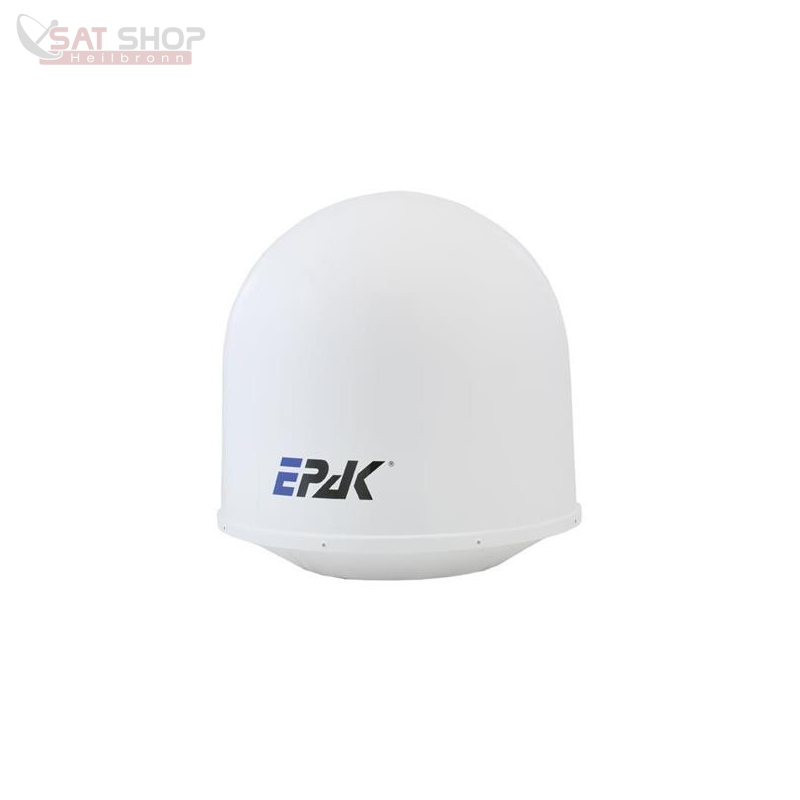

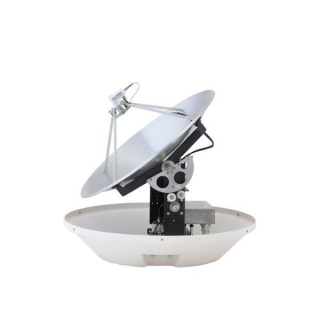

EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt)

EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt) EPAK TVRO S6 Sea-Line Quattro - digitale 60cm Schiffsantenne (selbst ausrichtend und nachführend / See- und Binnenschifffahrt)
Videos:
  • verfügbar
  • GTIN/EAN: 0633643728378
  • ArtikelNr.: Epak_S6Quattro
  • Artikelgewicht: 16,00 kg
  • Lieferstatus: keine Nachnahme möglich
  • Lieferzeit: 1 - 3 Werktage
  • Unser Preis : 7.497,00 €
  • inkl. 19% USt., zzgl. Versand (DHL Sperrgut groß)
Wird geladen ...

2 Klicks für mehr Datenschutz: Erst wenn Sie hier klicken, wird der Button aktiv und Sie können Ihre Empfehlung senden. Erst beim Aktivieren werden Daten an Dritte übertragen.

Beschreibung

EPAK S6 Quattro

incl. Multischalter 5/4 (Änderung vom Multischalter in größere ist jederzeit nach Absprach + Aufpreis möglich)

EPAK TV-Antennen der Basic-/Sea-Line garantieren Ihnen durch modernste Technik einen uneingeschränkten Fernsehgenuss Ihrer Lieblingssender selbst auf offener See. Die hohe Trackinggeschwindigkeit von bis zu 40 °/s gewährleistet einen unterbrechungsfreien, sicheren TV-Empfang auch bei schwererer See. Das Design der Antennen eignet sich nicht nur für Hochsee, See- oder Binnenschiffe, sondern auch für Yachten jeder Größe - auch bei einer Länge von unter 10m. Qualität, made in Germany!

EPAK® S6 (ehemals TV59)

Spiegel 60 cm
Radom Maße (B/H) 710 x 690 mm
Gewicht 16 kg
Elevation - Bewegungsbereich 5° bis 90°
Max. Nachführgeschwindigkeit bis zu 40°/s
Anzahl Teilnehmer beliebig*
Speicherbare Satelliten 4


* Die Teilnehmer werden über eine separat zu kaufendes Multi-User-Kit angeschlossen (Multischalter)

TECHNISCHE DATEN

Maße & Gewicht
Radom (B × H) 71 cm × 69 cm (27.97" ×  27.19")
Gewicht (einschließlich Radom) 16 kg (35.27 lbs)
Spiegel- & Speisesystem
Spiegeldurchmesser 60 cm (23.64")
Minimum E.I.R.P. 48 dBW
LNB Universal (LOF 9.75/10.6 GHz, linear/zirkular)
LNB Ausgang Quattro
Aktorsystem
Tracking sensor Electronic Beamforming (EBF-Gyro) zum Tracken während eines vorhanden Satelliten Signals
Solid State Sensor zum Tracken während eines geblockten Satelliten Signals
Nachführgeschwindigkeit bis zu 40° /s (jede Achse)
Azimuth-Bereich unbegrenzt
Elevation-Bereich 5° bis 90°
Skew-Bereich manual
Antriebsart 2-achsiges Servosystem
Stromversorgung
Versorgungsspannung 12-36 VDC
Leistungsaufnahme 20-40 VA
Verschiedenes
Lock on time ca. 10-20 sek.
Satelliteerkennung vollautomatisch durch SatFingerprint Technologie
vorkonfigurierbare Satelliten bis zu 4 frei programmierbare aktive Satellitenpositionen/ vorkonfigurierte Datenbank (bis zu 20 Satelliteneinträge)
Satelliten Auswahl Bedienteil bzw. Satellitenempfänger (DiSEqC?)
Betriebstemperatur -20°C bis 70°C
Lagertemperatur -30°C bis 85°C

Antenna Control Unit
Maße
Versorgungsspannung 12-20 VDC (durch Receiver)
Leistungsaufnahme 100 mA
Betriebstemperatur -20° bis 70°C
Lagertemperatur -30° bis 85°C

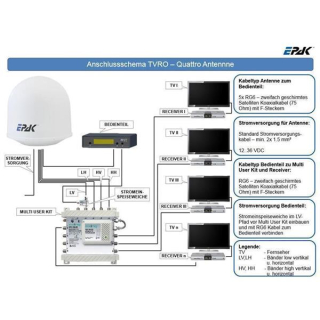

Anschlussschema EPAK Quattro-LNB Antennen:

Anschlussschema EPAK Quattro-LNB Antennen

Anschlussschema EPAK Twin-LNB Antennen:

Anschlussschema EPAK Twin-LNB Antennen

Anschlussschema EPAK Single-LNB Antennen:

Anschlussschema EPAK Single-LNB Antennen

EPAK Products (pdf, englisch):

EPAK Products (pdf, englisch)

EPAK Produktbrochure 2014 (pdf, englisch):

EPAK Produktbrochure 2014 (pdf, englisch)

Datenblatt EPAK TVRO S6 Quattro (technische Daten):

Datenblatt EPAK TVRO S6 Quattro (technische Daten)

EPAK Handbuch TVRO-Serie Modelle R/S/DS (früher TVxx):
Basic-/Premium-Line (River-Liine/Sea-Line/Ocean-Line)

EPAK Handbuch TVRO-Serie Modelle R/S/DS (früher TVxx)


EPAK DSi9 KU (Tracking Testaufbau Versuch - zum starten des Videos anklicken):
EPAK DSi9 KU (Tracking Testaufbau Versuch - zum starten des Videos anklicken)
