Ersetzt durch JPS0901-16MN => KLICK
Produktbeschreibung:

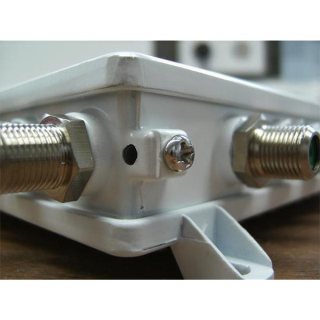

Bei diesen Geräten handelt es sich um teilnehmergesteuerte Einkabelumsetzer, welche in einer bestehenden Kaskade oder als Einzelbaustein eingesetzt werden können. Bis zu 12 Receiver/Tuner können über die Einkabel-Ableitung versorgt werden, wobei jedem Receiver die volle Programmauswahl aus zwei Satellitensystemen zur Verfügung steht. Zur Ansteuerung der ersten 8 Umsetzungen sind Receiver mit CSS-Steuerbefehlen nach EN50494 oder JESS (Jultec Enhanced Stacking System) erforderlich. Die Umsetzungen 9 bis 12 können nur mit JESS (DIN EN 50607) angesteuert werden.
Der JPS0901-12AN hat Stammleitungsausgänge, der JPS0901-12TN ist terminiert. Beide Geräte werden immer mit Netzteil ausgeliefert, welches auch die Versorgung der Quatro-LNBs übernimmt.
JPS0901-12MN | JPS0901-12TN | |
Stammleitung 5..862MHz | - | - |
Abzweig 5..862MHz | -2dB | -2dB |
Stammleitung 950..2200MHz | 8x -2..-4dB | - |
Eingangspegelbereich | 70..95dBµV | 70..95dBµV |
Ausgangspegel CSS-Port | 93dBµV | 93dBµV |
Einkabelfrequenzen 1 x | 974MHz, 1076MHz, 1178MHz, 1280MHz, 1382MHz, 1484MHz, 1586MHz, 1688MHz, 1790MHz, 1892MHz, 1994MHz, 2096MHz | |
Maximale Receiverlast | 100mA | 100mA |
LNB-Versorgung | 18V/1000mA | 18V/1000mA |
Abmessungen | 211x144x34 | 211x144x34 |
Schirmung/EMV | CE, Klasse A | CE, Klasse A |
GTIN | 4250883430951 | 4250883430241 |
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem "F- Endwiderstand DC-entkoppelt" abschliesen !
