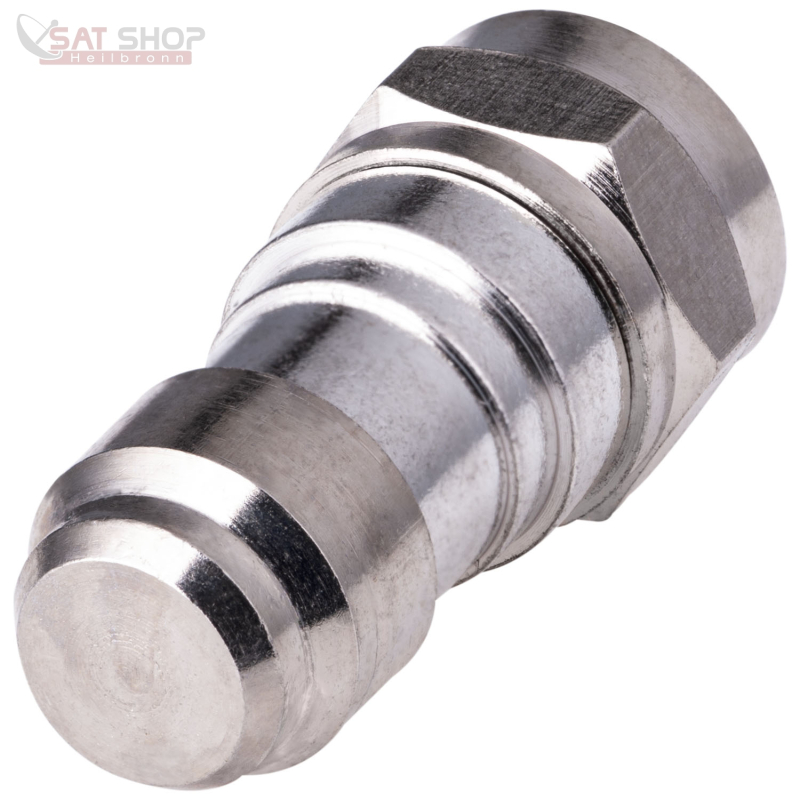

F-Endwiderstand (DC-entkoppelt)

GTIN/EAN: 4260165022934

Artikelnummer: SAT-DS80

Kategorie: Stecker


2,00 €

inkl. 19% USt. , zzgl. Versand (versandkostenfrei in Deutschland)

ab Stk Stückpreis
10 1,80 €
verfügbar

Lieferzeit: 1 - 3 Werktage

Stk

Zum Abschluss offener Ein- und Ausgänge eines Multischalters (für stromführende Systeme/receivergespeiste Systeme wie z.B. Jultec JRM0508T, also z.B. Schaltspannungen, Unicable EN50464 bzw. JESS EN50607 Multischalter bzw. Standard Legacy Multischalter)

Highlights:

  • F-Abschlusswiderstand mit DC-Entkopplung
  • F-Stecker Anschluss
  • Wellenwiderstand 75 Ohm
  • Frequenzbereich: 0 - 2500MHz
  • Schirmung: > 90dB
  • Innenleiter Ø: 1,03mm
  • Gesamtlänge ca. 25cm
  • Zum Aufschrauben auf Multischalter- bzw. Kaskadenausgänge.

Für den Abschluss von offenen, spannungsführenden Anschlüssen an Multischaltern oder Kaskaden (Unicable-Kaskaden).
Der Abschlusswiderstand wird einfach auf eine F-Buchse aufgeschraubt.

Der 75 Ohm-Abschlusswiderstand mit DC-Entkopplung verhindert Stehwellen bzw. Reflexionen. Nicht benutzte F-Anschlüsse sollten immer mit 75 Ohm abgeschlossen werden.

Einänge = ein oder mehrere offene/r Stammeingang vom LNB kommend bzw. ein terrestrischer Eingang falls diese nicht verwendet werden/ belegt sind
Ausgänge = alle Multischalter-Ausgänge die unbelegt sind, also die nicht mit einer Antennendose verbunden sind (in diesem Fall übernimmt die Antennendose den Abschluss)
Nicht abgeschlossen werden dürfen DC-Eingänge (Strom-Eingänge) an einem Multischalter (z.B. Jultec JPS-Systeme)

Artikelgewicht: 0,01 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 2,40 × 1,00 × 1,00 cm
