Jultec JRM0508T (2. Produktgeneration)
5 Jahre Garantie
Bei den Geräten JRM0508A, JRM0508M und JRM0508T handelt es sich um einen Multischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem. Er hat eine Stromaufnahme von nur 40mA. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quattro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind).
An jedem der 8 Ausgänge kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).
Alle Gerätevarianten sind sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden).
Der JRM0508A hat Stammleitungs-/ Kaskadenausgänge, der JRM0508T ist terminiert (als Einzel- oder Abschlussgerät). Der JRM0508M ist in der Sat-ZF kaskadierbar, in der Terrestrik terminiert. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.
Das Beste was Sie im Moment auf dem deutschen Markt finden.
"MADE in GERMANY" entwickelt von "Deutschlands TOP-Entwicklern" !

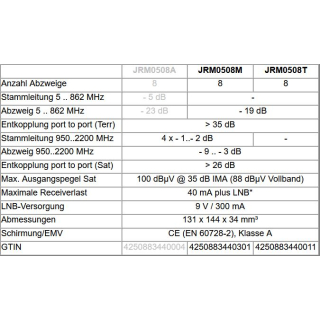

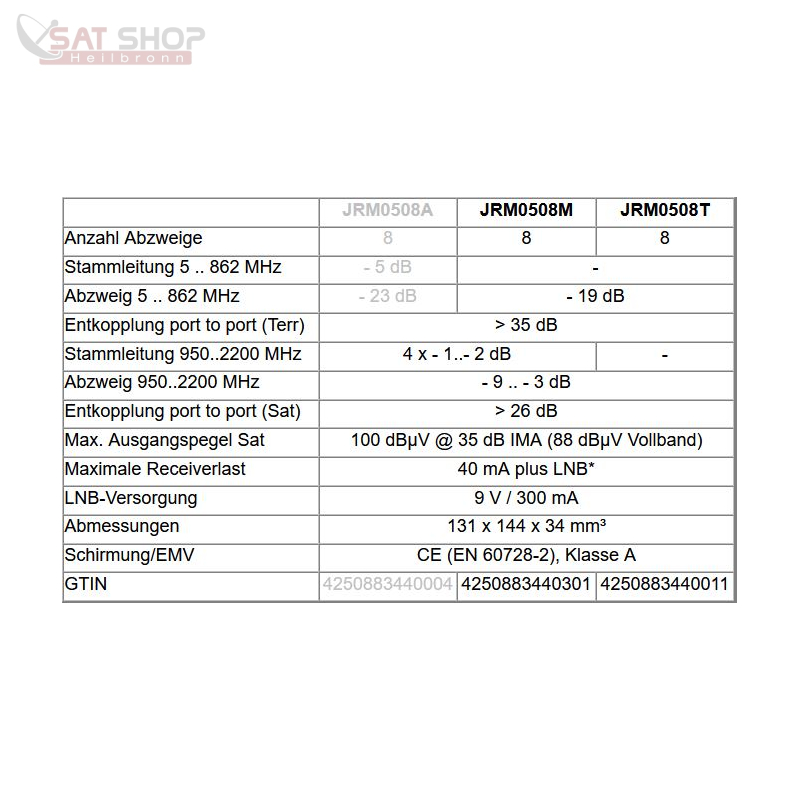

Technische Daten:
| JRM0508A | JRM0508M | JRM0508T | |
| Anzahl Abzweige | 8 | 8 | 8 |
| Stammleitung 5 .. 862 MHz | - 5 dB | - | |
| Abzweig 5 .. 862 MHz | - 23 dB | - 19 dB | |
| Entkopplung port to port (Terr) | > 35 dB | ||
| Stammleitung 950..2200 MHz | 4 x - 1..- 2 dB | - | |
| Abzweig 950..2200 MHz | - 9 .. 3 dB | ||
| Entkopplung port to port (Sat) | > 26 dB | ||
| Max. Ausgangspegel Sat | 100 dBµV @ 35 dB (88 dBµV Vollband) | ||
| Maximale Receiverlast | 40 mA plus LNB* | ||
| LNB-Versorgung | 9 V / 300 mA | ||
| Abmessungen | 131x144x34³ | ||
| Schirmung/EMV | CE (EN 60728-2), Klasse A | ||
| GTIN | 4250883440004 | 4250883440301 | 4250883440011 |
* Die LNB-Stromaufnahme geht nur reduziert in die Receiverlast ein da Spannungswandler eingesetzt werden
Begriffserklärung: LINK hier drücken
CATV Rückkanal- / Rückweg- tauglich ! So kann auch z.B. Internet und Telefon (z.B. Kabel Deutschland, Unity Media, Primacom, KabelBW etc.) über das verlegte Kabel weiterhin betrieben werden !
LASSEN SIE SICH BERATEN !
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equiqment dafür "Made in Germany"
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht eingesetzt wird.
Jultec Produktkatalog mit Anwendungsbeispielen
Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)
JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)
JNews Ausgabe Nr. 1
Es hat gerade noch zur ANGACOM gereicht, die erste Ausgabe der JNews ist fertig!
JNews soll kein reines Werbe- und Produktankündigungsblatt sein, vielmehr ist das Ziel, jeweils eine Produktgruppe vorzustellen und die technischen Hintergründe dazu ausführlich zu erklären. Da JULTEC im Gegensatz zu vielen Wettbewerbern eine eigene Entwicklung und Fertigung (und damit eigenes Know-How) in Deutschland hat, bietet es sich an, dass gerade JULTEC eine solche Broschüre anbietet.
Das Thema der ersten Ausgabe sind Multischalter für komplett receivergeseiste Verteilnetze. Hier gibt es teilweise noch einen großen Erklärungsbedarf, warum unsere Geräte im Gegensatz zu vielen Wettbewerbsprodukten auch ohne Netzteilanschluss betriebbsicher funktionieren. Dabei wird bewusst auch auf die kritischen Punkte der Installation eingegangen und anhand von Berechnungen erklärt, wo die Grenzen eines solchen Systems liegen. Oft sind es Kleinigkeiten, an die man als Installateur vorher nie gedacht hat, die aber über Erfolg und Mißerfolg entscheiden. Wir wollen dem Installateur die Sicherheit geben, energieeffiziente und dauerhaft betriebssichere Netze für seine Kunden aufzubauen.
JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)
| receivergespeist: |
|
| Artikelgewicht: | 0,97 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,10 × 14,40 × 3,40 cm |
