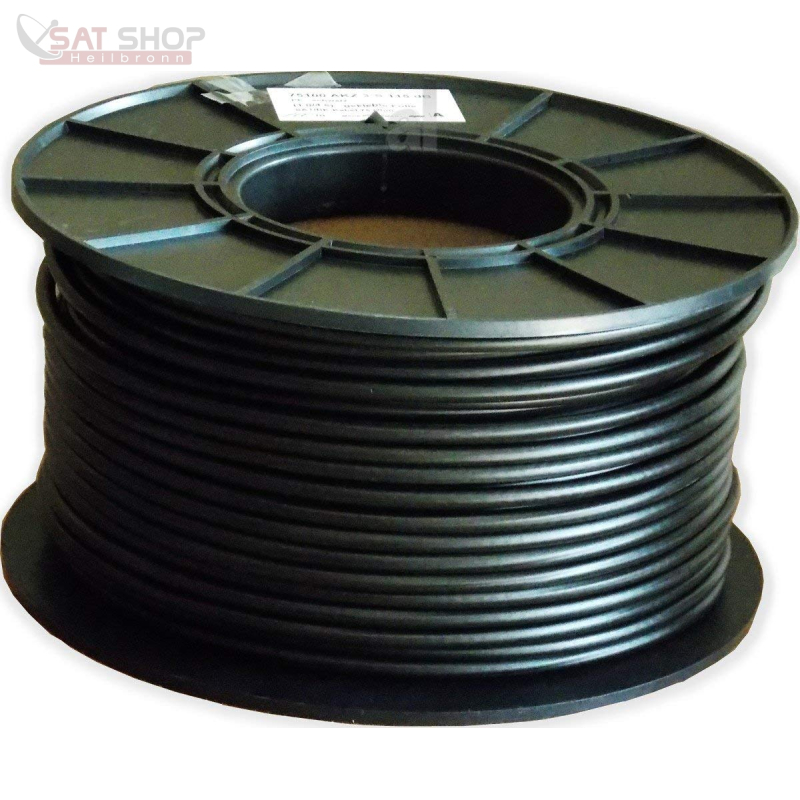

Sytronic 75100 AKZ 3-S Hochleistungs Koaxkabel (Voll-Kupfer / UV-beständig PE schwarz für Außeneinsatz) AKZ 1.0/4.6 3-S 115 dB

GTIN/EAN: 4260310271316

Artikelnummer: SytronicAKZ3-S

1,0mm Innenleiter aus Voll-Kupfer (Elektrolytkupfer) / schwarzes Kabel / UV-beständig / Installationskabel für den Innen- und Außenbereich, zur direkten Verlegung in der Erde und im Wasser geeignet

Kategorie: Koaxialkabel

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

Länge ?

ab 16,90 €
1,69 € pro 1 m

inkl. 19% USt. , zzgl. Versand (DHL)

verfügbar

Sytronic 75100 AKZ 3-S Hochleistungs Koaxkabel PE schwarz für Außeneinsatz (UV-beständig) AKZ 1.0/4.6 3-S 115 dB A+

Maximale Abgabemenge am Stück = 500m

Dieses hochwertige Kabel wurde speziell für den professionellen Einsatz konzipiert. Dabei wurde besonderer Wert auf eine hohe Montagefreundlichkeit in Verbindung mit erstklassigen elektrischen und mechanischen Eigenschaften gelegt. Installationskabel für den Innen- und Außenbereich, zur direkten Verlegung in der Erde und im Wasser geeignet ! Made in Germany im Sytronic-Werk Unna.
Brandschutzklasse laut Bauproduktenverordnung EN 50757: Eca

Aufbau:
- Innenleiter 1,0mm CU (Kupfer)
- Dielektrikum/Isolation 4,65mm Zell-PE +/- 0,1 (Material: ZELL-PE) (Stecker-Code 4.9)
- 3-fach geschirmt
- hohe Geflechtsdichte; mit CU-Geflechtsdrähten aus verzinntem Kupfer
- Schirmungsmass ClassA+ nach EN 50117
- störstrahlsicher
- digitaltauglich
- Rückkanal-tauglich
- exzellente Werte bei Transferimpedanz und Rückflussdämpfung
- erfüllt RoHS (EN 2002/95 EG bzgl. Schadstoff-Freiheit)

Aussenleiter
- Alu-Folie geklebt doppelt kaschiert
- Cu-Geflecht verzinnt >65%
- Alu-Folie doppelt kaschiert
- Mantel 6,8 mm PE schwarz +/- 0,2

Elektrische Eigenschaften:
Wellenwiderstand Impedanz 75 Ohm +/- 3
Kapazität (pF/m) 55
Verkürzungsfaktor (v/c) 0,85

Dämpfung bei 20°C (dB 100m)
100 MHz: 4,5 dB/100 m
200 MHz: 7,4 dB/100 m
300 MHz: 9,6 dB/100 m
450 MHz: 12,4 dB/100 m
800 MHz: 18,4 dB/100 m
1000 MHz: 22,2 dB/100 m
1350 MHz: 25,0 dB/100 m
1750 MHz: 29,6 dB/100 m
2050 MHz: 33,3 dB/100 m
2400 MHz: 36,0 dB/100 m
3000 MHz: 38,2 dB/100 m

Schirmungsmass (EN 50117)
von 30-1000 MHz > 120 dB
von 1600-3000 MHz > 115 dB
Rückflussdämpfung (dB)
von 30 - 470 MHz > 30
von 470 - 1000 MHz > 29
von 1000 - 2000 MHz > 27
von 2000 - 3000 MHz > 20

Transferimpedanz (mOhm/m)
5,0 MHz < 4,5
30,0 MHz < 0,5

Mechanische Eigenschaften:
Minimaler Biegeradius 50 mm
Gewicht kg/km +/- 46
Kupferanteil kg/km +/- 17



Passende F-Kompressionsstecker (Steckercode: 4.9)
Cabelcon F-6-TD SELF INSTALL 4.9 NI True Drop / F-Kompressionsstecker für RG6 Koaxkabel (F-Stecker)
Hinweis: das Kabel hat einen sehr festen Mantel, Stecker lassen sich nur daher etwas schwerer montieren/aufschrauben/-"drücken" !

Neu im Programm haben wir daher die Cabelcon F-6-TD QM 7.0 Quick Mount True Drop F-Kompressionsstecker die "geradezu aufs Kabel rutschen". Für diese Stecker wird aber ein spezielles Kompressionswerkzeug benötigt, z.B. die Schwaiger Kompressionszange.

Sytronic Datenblatt (Katalog für Kabel + Stecker etc.)

Datenblatt Sytronic-Koaxkabel AKZ 3-S Professional Series A UV-beständig schwarz

75100 AKZ 3-S (hier das weiße Kabel) RG 6 (1.0/4.6) 115db 1mm CU blank Innenleiter

PDF
Datenblatt Sytronic-Koaxkabel AKZ 3-S Professional Series A UV-beständig schwarz

Material Innenleiter: Voll-Kupfer (CCC)
UV-beständig: ja
Artikelgewicht: 0,60 Kg
Inhalt: 10,00 m
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 0,68 × 0,68 × 100,00 cm
