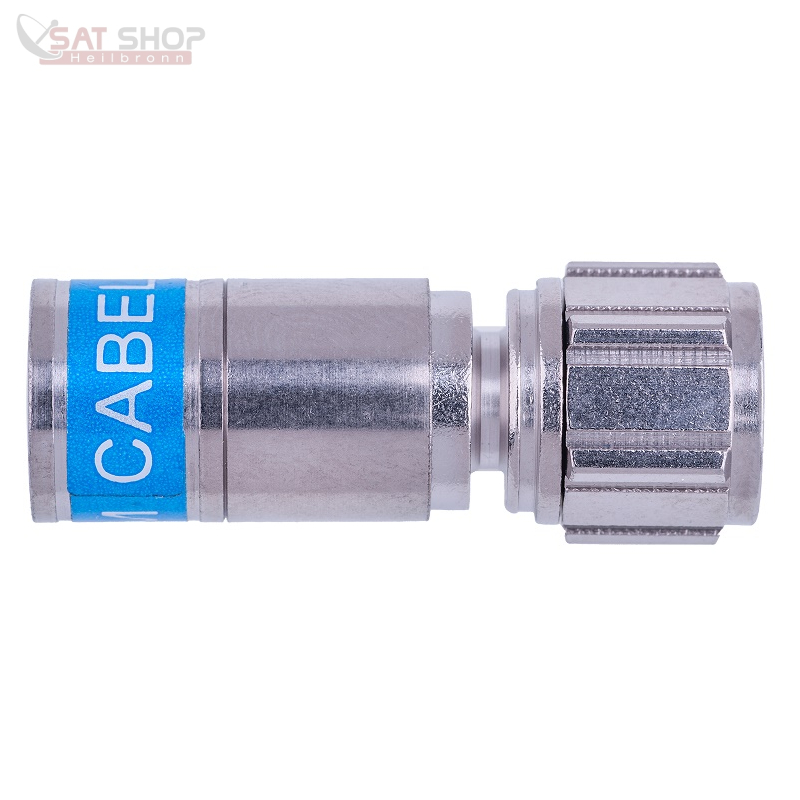

Cabelcon F-6-TD QM 7.0 Quick Mount True Drop F-Kompressionsstecker für RG6 (7mm) Koaxkabel (wasserdicht)

GTIN/EAN: 5707957139962

Artikelnummer: CC-Quickmount-TD7.0

Nachfolger des Cabelcon F-56-CX3 7.0 Quick Mount (HAN: 99909407-02)
Dieser wasserdichte F-Kompressionsstecker erlaubt eine einfache Montage auch auf den härtesten PE- oder FRNC-Kabeln. Bei diesem Konnektor muss kein Röhrchen unter das Kabelgeflecht geschoben werden, er lässt sich mit nur zwei Fingern einfach auf das Kabel schieben. Sehr einfache und sichere Montage (wasserdicht).
Passend auch für unsere Koka 799 B, Sytronic 75100 AKZ und Ören HD 103 UV-beständigen Koaxkabel mit 4.9er Dielektrium (4.7 - 5.7mm kompatibel) !!! Auch passend für die Dur-Line DUR95 und DUR110 Kabel.(5.1er Dielektrikum).

Kategorie: Stecker


0,89 €

inkl. 19% USt. , zzgl. Versand (DHL)

ab Stk Stückpreis
50 0,84 €
100 0,79 €
verfügbar

Lieferzeit: 1 - 3 Werktage

Empfehlen:
Stk

Cabelcon F-6-TD TrueDrop 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)

Nachfolger des Cabelcon F-56-CX3 7.0 Quick Mount (HAN: 99909407-02)
Dieser wasserdichte F-Kompressionsstecker erlaubt eine einfache Montage auch auf den härtesten PE- oder FRNC-Kabeln. Bei diesem Konnektor muss kein Röhrchen unter das Kabelgeflecht geschoben werden, er lässt sich mit nur zwei Fingern einfach auf das Kabel schieben. Sehr einfache und sichere Montage (wasserdicht).
Passend auch für unsere Koka 799 B, Sytronic 75100 AKZ und Ören HD 103 UV-beständigen Koaxkabel mit 4.9er Dielektrium (4.7 - 5.3mm kompatibel) !!! Auch passend für die Dur-Line DUR95 und DUR110 Kabel.(5.1er Dielektrikum).


Die perfekte Wasserdichte Wahl für die Montage auf kalten und harten PE-Kabeln !
Schirmung Klasse A+

Dieser Konnektor wird nach der neuen Cabelcon "True Drop"-Technologie hergestellt.
Was ist neu?
- optimierter Gewindeansatz: Beim Ansetzen und Aufschrauben findet der Stecker schneller das Gewinde.
- Verbesserung der Überwurfmutter: Sie lässt sich jetzt besser mit den Fingern andrehen.
- der Stecker ist wasserdicht nach IP X68 (30 m / 8 h)
- neu entwickelte Kontaktfläche zur Stirn der F-Buchse. Der mechanische Sitz und elektrische Kontakt zwischen Stecker und Buchse verbessert sich, da die Spaltlbildung bei unebener Stirnfläche der Buchse verringert bzw. verhindert wird. Der Stecker sitzt mechanisch fester an der Buchse, die Masseverbindung ist besser und die Gefahr von Intermodulationsstörungen 3. Ordnung wird verringert. Außerdem löst sich der Stecker durch mechanische Schwingungen und Bewegen der Kabel schwerer (eine der häufigsten und schwer zu findenden Fehler in Empfangsanlagen sind lose F-Stecker).

Kabeleinführung mit geringstem Kraftaufwand, daher sehr gut passend vor allem für die UV-beständigen Koaxkabel ("starre Kabel").

Die Abmessung 7.0 passt für die meisten Dielektrium 4.9er + 5.1er kompatiblen Kabel bis hin zu 5.3ern (Außenleiter: 4.7 - 5.7mm / Mantel: 6.4 - 7.5mm). Der Stecker klemmt sich nur von außen fest auf das Kabel. Ideal für alle störrischen PE / LSNH / FRNC-Kabel wie z.B. das Hirschmann Koka 799 B, Sytronic 75100 AKZ 1.0/4.6, Ören HD 103 und auch für alle anderen Koaxkabel mit diesen Daten (auch für die Dur-Line Kabel DUR95 + DUR110 geeignet).

Die zur Einführung des Kabels erforderliche Kraft ist extrem niedrig. Das Kabel gleitet einfach und sanft in den Konnektor. Dennoch ist die Zugfestigkeit nach dem Verpressen extrem hoch (typ. 236N/20kg).

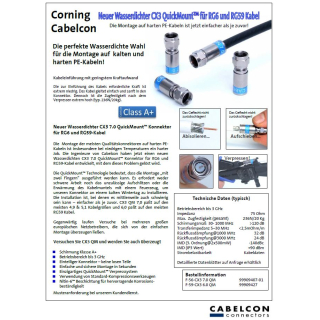

Neuer wasserdichter QuickMount™ Konnektor für RG6 und RG59-Kabel

Die Montage der meisten Qualitätskonnektoren auf harten PE-Kabeln ist insbesondere bei niedrigen Temperaturen ein harter Job. Die Ingenieure von Cabelcon haben jetzt einen neuen wasserdichten 7.0 QuickMount Konnektor für RG6 und RG59-Kabel entwickelt, mit dem dieses Problem gelöst wird.

Die QuickMount Technologie bedeutet, dass die Montage "mit zwei Fingern" ausgeführt werden kann. Es erfordert weder schwere Arbeit noch das unzulässige Aufschlitzen oder die Erwärmung des Kabelmantels mit einem Feuerzeug, um unseren Konnektor an einem kalten Wintertag zu installieren. Die Installation ist, bei denen es mittlerweile auch schwierig sein kann – einfacher als je zuvor. Der QM 7,0 paßt auf den meisten 4,9 & 5,1 Kabelgrößen und 6,0 paßt auf den meisten RG59 Kabel.

Gegenwärtig laufen Versuche bei mehreren großen europäischen Netzbetreibern, die sich von der einfachen Montage überzeugen ließen.

ACHTUNG !
Gegenüber den herkömmlichen CX3-Steckern darf bei dem Quick-Mount System das Geflecht NICHT zurückgeschlagen werden. Darüber hinaus muss die eventuell über dem Geflecht verbleibend Schirmfolie komplett entfernt werden, da es sonst zu Kontaktschwierigkeiten kommen kann.

Allgemeine Daten:
- Schirmung Klasse A++
- Passt auf Kabel innerhalb folgender Durchmesser:
Außenleiter: 4.7 - 5.7mm
Mantel: 6.4 - 7.5mm
- Betriebsbereich bis 3 GHz
- Einteiliger Konnektor – keine losen Teile
- Einfache und sichere Montage in Sekunden
- Einzigartiges QuickMount™ Verpresssystem
- Verwendung von Standard-Kompressionswerkzeugen
- Nitin-6 Beschichtung für hervorragende Korrosionsbeständigkeit/-schutz

Technische Daten (typisch)
Betriebsbereich bis 3 GHz
Impedanz: 75 Ohm
Max. Zugfestigkeit (gesamt): 236N/20 Kg
Schirmungsmaß:
30-1000 MHz: >105 dB
1000-2000 MHz: >95 dB
2000-3000 MHz: >85 dB
Transferimpedanz: 5–30 MHz: <1,35mOhm/m (tpy.)
Rückflussdämpfung: >31dB
wasserdicht (30m/8h)
Strombelastbarkeit: Kabeldaten

Passendes Verpresswerkzeug:
- Schwaiger Kompressionszange
- PPC VT150DK (EX6) Kompressionszange
- Cabelcon CX3 All Size Tool
- Cabelcon CX3 Multimedia Tool
- 3H-CTU06
- Cabelcon CX3 Pocket Tool for F and IEC 5/59

Eine Referenzliste passender Kabel finden Sie unter http://www.cabelcon.dk/

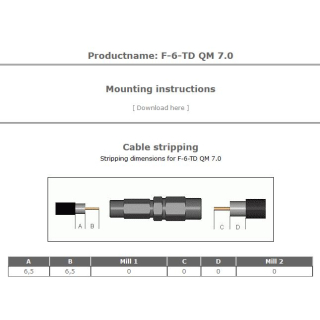

Montageanleitung + Datenblatt finden sie hier zum Download als Anlage.
Beitrag im Forum mit Hinweisen zur GENAUEN Montage von solchen Steckern


Hersteller : CABELCON
Artikelnummer des Herstellers : 99909912-01

Datenblatt Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker

Cabelcon CX3 Kompressoinsstecker Datenblatt komplett

Cabelcon Stecker Gesamtübersicht


Artikelgewicht: 0,00 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 3,00 × 1,00 × 1,00 cm
