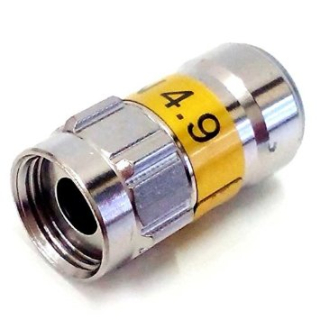

Self-Install F-Stecker Cabelcon CC F-56 4.9 W (mit Dichtring) - ALT

GTIN/EAN: 5707957079787

Artikelnummer: CC-F56_4-9W

Montage ohne jegliches Spezialwerkzeug - für Koax-Kabel 6.5-7.2mm Aussendurchmesser (1.0-1.13mm Innenleiter) und mit Dielektrikum ab 4,7 mm Durchmesser (z.B. Sytronic 75100 AKZ 3-S oder Ören HD 103 PE UV-beständiges Koaxkabel).
Ausführung "water-resistent"

Kategorie: Stecker


1,08 €

inkl. 19% USt. , zzgl. Versand (DHL)

ab Stk Stückpreis
50 0,98 €
100 0,88 €
nicht verfügbar

Lieferstatus: ersetzt durch Nachfolger, siehe Hinweis in der Artikelbeschreibung


Cabelcon F-56 4.9 W Self Install Nitin F-Stecker

Ersetzt durch neue Stecker mit True Drop Technologie => Cabelcon F-6-TD Self Install 4.9 NI True Drop

-----------------------------------------

(mit Dichtring/ O-Ringen auf der Kabelseite und unter der Mutter / waterproof / wasserdicht)
Achtung ! Da eventuell noch Feuchtigkeit über das Gewinde des F-Steckers eindringen könnte, garantiert Cabelcon die vollständige Wasserdichtigkeit des Steckers nur in Verbindung mit dem optional erhältlichen Cabelcon "Seal Ring".

Montage ohne jegliches Spezialwerkzeug !

Für Koax-Kabel 6.5-7.2mm Aussendurchmesser (1.0-1.13mm Innenleiter) und mit Dielektrikum ab 4,7 mm Durchmesser.

Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst, beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Verbindung steht.

Sehr schnelle und sichere Montage mit nur einem Koaxial-Abisolierwerkzeug - keine Crimpzange oder Kompressionszange erforderlich.
Für eine einfache Abisolierung des Kabels auf die genau passende Länge empfiehlt sich das Cabelcon-Abisolier Werkzeug (Kabelstripper)

Technische Daten (typ.)
- Betriebsfähigkeit bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB
- IMD (3. Ordnung bei 2x100 mW) -120dBc
- IMD (IP3 - Wert) +80 dBm
- Max. Strombelastung Kabeldaten
- Max. Zugfestigkeit (über alles) 200N

Getestete Kabel:
- Ören HD 103
- Sytronik 75100 AKZ 1.0/4.6  115 dB
- Televes / Preisner SK2000plus
- AXING SKB395 xx (xx-Art der Aufmachung)
- Draka Coax 10 1.0/4.6
- Belden H126 DB+ 1.6/4.6

Eine Referenzliste passender Kabel finden Sie unter http://www.cabelcon.dk/

Montageanleitung + Datenblatt finden sie hier zum Download als Anlage.
Beitrag im Forum mit Hinweisen zur GENAUEN Montage von solchen Steckern


Hersteller : CABELCON
Artikelnummer des Herstellers : 99909647-01

Cabelcon Stecker Gesamtübersicht

Datenblatt Cabelcon Self-Install Stecker 2

auch in wasserdicht (waterproof) lieferbar

PDF
Datenblatt Cabelcon Self-Install Stecker 2

Datenblatt Cabelcon Self-Install Stecker

Neuer Self-Install-Stecker in Ganzmetallausführung

Cabelcon bringt jetzt die nächste Generation Self-Install (TM) - Stecker auf den Markt. Es gibt sie in vier Größen für RG6-Kabel: 3.7, 3.9, 4.9 und 5.1.

Der brandneue Cabelcon Self-Install Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die oft in Heimwerkerinstallationen verwendeten Aufdrehstecker minderer Qualität zu ersetzen.

Einfach drauf - nie wieder runter!
Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben – das ist alles! Der Cabelcon Self-Install-Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug und kann nicht wieder entfernt werden.

Cabelcon Self-Install ist die perfekte Wahl für die Heimwerkerinstallation zu Hause - es sind keine Spezialwerkzeuge erforderlich! Cabelcon Self-Install ist mit einer speziellen fingerfreundlichen freilaufenden Mutter ausgestattet, die aus unserer Reihe UltraEase (TM) - F-Konnektoren wohlbekannt ist. Wir empfehlen, diese Stecker für die Heimwerkerinstallation zusammen mit unserem praktischen und preiswerten Tascheinstallationswerkzeug zu kaufen: einer Kombination aus Abisolierer und 11mm- Schlüssel.

Self-Install - auch für Profis
Self-Install eignet sich auch für den Profis . Sowohl die elektrischen als auch die mechanischen Werte erfüllen professionelle Standards. Self-Install -Stecker sind in erster Linie für Innenanwendungen vorgesehen.

Bestellinformationen:
F-59 3.7 Self-Install 99909637
F-59 3.9 Self-Install 99909646
F-56 4.9 Self-Install 99909643-01
F-56 4.9W Self-Install 99909647-01
F-56 5.1 Self-Install 99909644-01
F-56 5.1W Self-Install 99909648-01
(W = waterproof/wasserfest)

PDF
Datenblatt Cabelcon Self-Install Stecker

Montageanleitung Cablecon Self-Install F-Stecker


Artikelgewicht: 0,01 Kg
