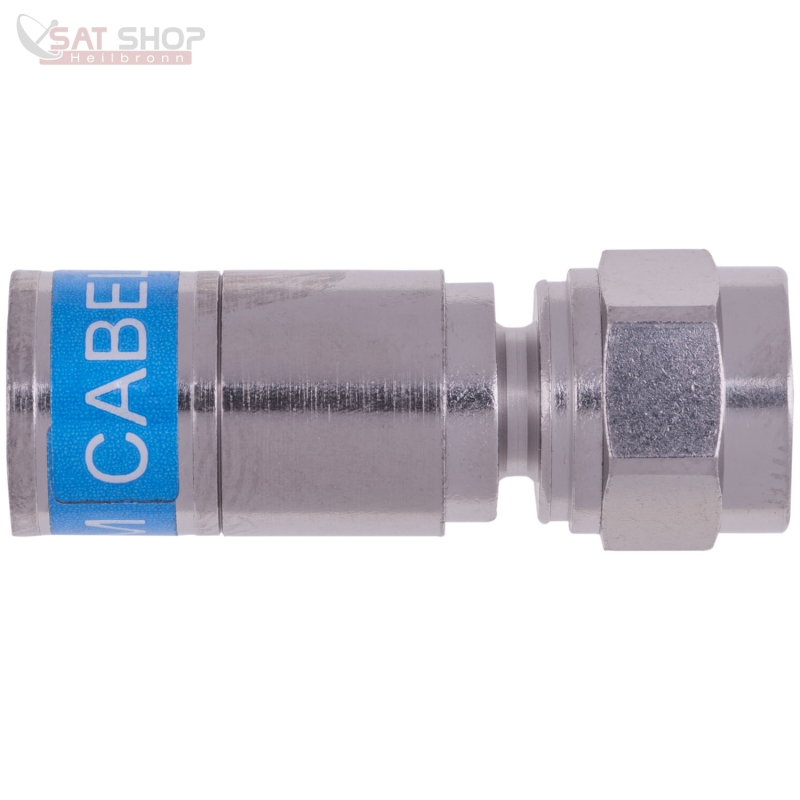

Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker für RG6 (7mm) Koaxkabel (wasserdicht)
Ersetzt durch neue Stecker mit True Drop Technologie => Cabelcon F-6-TD QM 7.0 TrueDrop F-Kompressionsstecker
Die perfekte Wasserdichte Wahl für die Montage auf kalten und harten PE-Kabeln !
Schirmung Klasse A+
Kabeleinführung mit geringstem Kraftaufwand, daher sehr gut passend vor allem für die UV-beständigen Koaxkabel ("starre Kabel").
Die Abmessung 7.0 passt für die meisten Dielektrium 4.9er + 5.1er kompatiblen Kabel bis hin zu 5.3ern. Der Stecker klemmt sich nur von außen fest auf das Kabel. Ideal für alle störrischen PE / LSNH / FRNC-Kabel wie z.B. das Hirschmann Koka 799 B, Sytronic 75100 AKZ 1.0/4.6, Ören HD 103 und auch für alle anderen Koaxkabel mit diesen Daten (auch für die Dur-Line Kabel DUR95 + DUR110 geeignet).
Die zur Einführung des Kabels erforderliche Kraft ist extrem niedrig. Das Kabel gleitet einfach und sanft in den Konnektor. Dennoch ist die Zugfestigkeit nach dem Verpressen extrem hoch (typ. 236N/20kg).
Neuer Wasserdichter CX3 7.0 QuickMount™ Konnektor für RG6 und RG59-Kabel
Die Montage der meisten Qualitätskonnektoren auf harten PE-Kabeln ist insbesondere bei niedrigen Temperaturen ein harter Job. Die Ingenieure von Cabelcon haben jetzt einen neuen Wasserdichten CX3 7.0 QuickMount Konnektor für RG6 und RG59-Kabel entwickelt, mit dem dieses Problem gelöst wird.
Die QuickMount Technologie bedeutet, dass die Montage "mit zwei Fingern" ausgeführt werden kann. Es erfordert weder schwere Arbeit noch das unzulässige Aufschlitzen oder die Erwärmung des Kabelmantels mit einem Feuerzeug, um unseren Konnektor an einem kalten Wintertag zu installieren. Die Installation ist, bei denen es mittlerweile auch schwierig sein kann – einfacher als je zuvor. CX3 QM 7,0 paßt auf den meisten 4,9 & 5,1 Kabelgrößen und 6,0 paßt auf den meisten RG59 Kabel.
Gegenwärtig laufen Versuche bei mehreren großen europäischen Netzbetreibern, die sich von der einfachen Montage überzeugen ließen.
ACHTUNG !
Gegenüber den herkömmlichen CX3-Steckern darf bei dem Quick-Mount System das Geflecht NICHT zurückgeschlagen werden. Darüber hinaus muss die eventuell über dem Geflecht verbleibend Schirmfolie komplett entfernt werden, da es sonst zu Kontaktschwierigkeiten kommen kann.
Allgemeine Daten:
- Schirmung Klasse A+
- Betriebsbereich bis 3 GHz
- Einteiliger Konnektor – keine losen Teile
- Einfache und sichere Montage in Sekunden
- Einzigartiges QuickMount™ Verpresssystem
- Verwendung von Standard-Kompressionswerkzeugen
- Nitin-6 Beschichtung für hervorragende Korrosions-beständigkeit
Technische Daten (typisch)
Betriebsbereich bis 3 GHz
Impedanz: 75 Ohm
Max. Zugfestigkeit (gesamt): 236N/20 Kg
Schirmungsmaß: 30-1000 MHz: >120 dB
Transferimpedanz: 5–30 MHz: <2,5mOhm/m
Rückflussdämpfung@1000 MHz: 32dB
Rückflussdämpfung@3000 MHz: 24dB
IMD (3. Ordnung@2x500mW): -140dBc
IMD (IP3 Wert): +90 dBm
Strombelastbarkeit: Kabeldaten
Passendes Verpresswerkzeug:
- Schwaiger Kompressionszange
- PPC VT150DK (EX6) Kompressionszange
- Cabelcon CX3 All Size Tool
- Cabelcon CX3 Multimedia Tool
- 3H-CTU06
- Cabelcon CX3 Pocket Tool for F and IEC 5/59
Eine Referenzliste passender Kabel finden Sie unter http://www.cabelcon.dk/
Montageanleitung + Datenblatt finden sie hier zum Download als Anlage.
Beitrag im Forum mit Hinweisen zur GENAUEN Montage von solchen Steckern
Hersteller : CABELCON
Artikelnummer des Herstellers : 99909407-02
Datenblatt Cabelcon F-56-CX3 7.0 QM Quick Mount Stecker
Cabelcon CX3 Kompressoinsstecker Datenblatt komplett
Cabelcon Stecker Gesamtübersicht
