Produktbeschreibung:
Bei diesem Gerät handelt es sich um einen teilnehmergesteuertem Einkabelumsetzer, welcher als Abschluss einer bestehenden Kaskade oder als Einzelbaustein eingesetzt werden kann. Bis zu 12 Receiver/Tuner können über jede der zwei Einkabel-Ableitungen versorgt werden, wobei jedem Receiver die volle Programmauswahl aus zwei Satellitensystemen zur Verfügung steht. Zur Ansteuerung der ersten 8 Umsetzungen sind Receiver mit CSS-Steuerbefehlen nach EN50494 oder JESS erforderlich. Die Umsetzungen 9 bis 12 können nur mit JESS (DIN EN 50607) angesteuert werden.

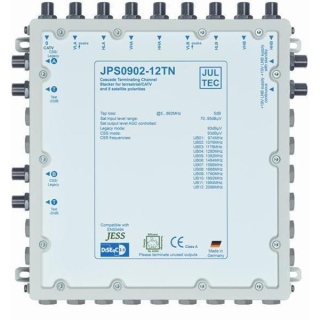

Der JPS0902-12MN hat Stammleitungsausgänge, der JPS0902-12TN ist terminiert. Beide Geräte werden immer mit Netzteil ausgeliefert, welches auch die Versorgung der Quatro-LNBs übernimmt.
Auslieferung mit dem 2000mA Netzteil.
JPS0902-12TN | |
Stammleitung 5...862MHz | - |
Abzweig 5..862MHz | -5dB |
Stammleitung 950..2200MHz | - |
Eingangspegelbereich | 70..95dBµV |
Ausgangspegel Legacy / CSS | 93dBµV |
Einkabelfrequenzen | ID1: 974MHz, ID2: 1076MHz, ID3: 1178MHz, ID4: 1280MHz, ID5: 1382MHz, ID6: 1484MHz, ID7: 1586MHz, ID8: 1688MHz, ID9: 1790MHz, ID10: 1892MHz, ID11: 1994MHz, ID12: 2096MHz |
Maximale Receiverlast | 50mA |
LNB- Versorgung | 18V/1000mA |
Abmessungen | 211x224x34 |
Schirmung/EMV | CE, Klasse A |
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem "F- Endwiderstand DC-entkoppelt" abschliesen !
