Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen)

Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen) Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen) Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen) Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen) Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen) Jultec JPS0502-16MN JESS EN50607 Einkabelumsetzer für 1 Satellit (2x16 UBs/IDs/Umsetzungen)
  • verfügbar
  • GTIN/EAN: 4250883432528
  • Zolltarifnummer: 85291031
  • ArtikelNr.: JultecJPS0502-16MN
  • Artikelgewicht: 0,80 kg
  • Lieferzeit: 1 - 3 Werktage
  • Unser Preis : 482,00 €
  • inkl. 19% USt., zzgl. Versand (versandkostenfrei in Deutschland)
Wird geladen ...

a²CSS:
Legacy-/CSS-Kombifunktion:
Breitband LNB tauglich:
2 Klicks für mehr Datenschutz: Erst wenn Sie hier klicken, wird der Button aktiv und Sie können Ihre Empfehlung senden. Erst beim Aktivieren werden Daten an Dritte übertragen.

Beschreibung

Jultec JPS0502-16MN Unicable-/JESS-tauglicher Einkabel-Multischalter

5 Jahre Garantie

Produktbeschreibung:

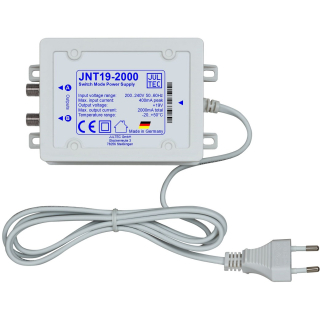

Beim JPS0502-16MN handelt es sich um einen Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät wird mit dem Netzteil JNT19-2000 ausgeliefert, welches für den Betrieb benötigt wird. Das LNB wird ebenfalls aus diesem Netzteil gespeist.

An jedem der beiden Ausgänge stehen je 16 Userbänder für die Versorgung von je 16 Empfangsteilen (z.B. 8 Twin-Receiver oder 4 Quad-R oder 2 Octo-R) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JPS0502-16MN hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

JPS0502-16MN
Anzahl Abzweige 2
Abzweig 5 .. 862 MHz - 6 dB
Entkopplung port to port (Terr) > 26 dB
Stammleitung 950..2200 MHz 4 x - 0,5..- 1,5 dB
Stammleitung 290..3000 MHz (WB) 4 x - 0,5..- 2,5 dB
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel Multischaltermodus 91 dBµV
Ausgangspegel Einkabelmodus 93 dBµV
Anzahl Userbänder 2 x 16 (Klick für Frequenzraster)
Maximale Receiverlast 290 mA
Maximale Netzteillast 580 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 131 x 144 x 34 mm
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883432528

Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)

Technisches Datenblatt Jultec JPS-Serie (englisch + deutsch):

Technisches Datenblatt Jultec JPS-Serie (englisch + deutsch)

Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch):

Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)

Jultec a²CSS Technologie Manual 40T07 2017:
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

Jultec a²CSS Technologie Manual 40T07 2017

Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8.-1 - 2017):

Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8.-1 - 2017)

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos):
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos):

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos):

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos):

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)
