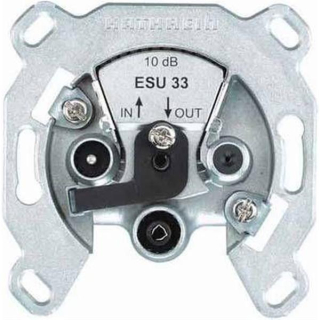

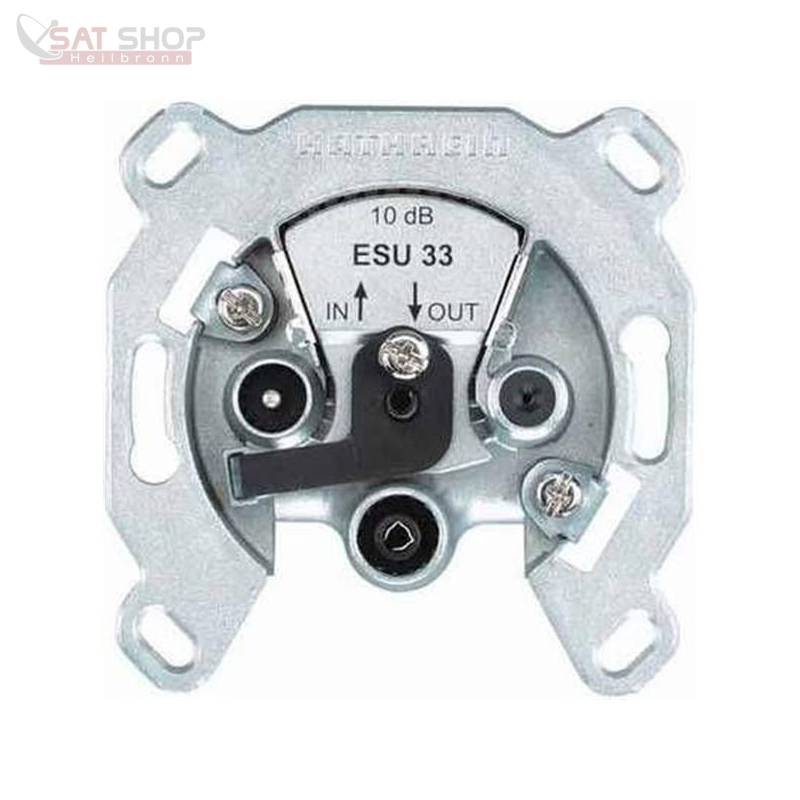

Kathrein ESU 33 Unicable EN50494/ JESS EN50607 Antennendose mit Schutzschaltung
Aus dem Programm genommen und ersetzt durch die Jultec JAP-Dosen (Hinweise siehe unten)
Einkabel- /Unicable- (EN50494)/JESS-(EN50607) Durchschleifdose/Durchgangsdose 3-fach, für alle Schalterprogramm nutzbar.
- Durchschleifdose für Unicable- Einkabelsystem; 3fach; 87-108 u. 47-68/118-862 u. 950-2150 MHz
- DC-Durchlass über SAT
- Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB
- Durchgangsdämpfung: VHF/UHF 1 dB, SAT 1,9 dB
- Schutzschaltung gegen 18V Fehlbetrieb (speziell für Unicable-SCR-Einkabelsysteme nach EN50494)
- Anschlüsse: FM IEC-Buchse, TV IEC-Stift, SAT F-Anschluss)
- Schirmklasse A gem. EN 50083-2/A1
- diodenentkoppelt
Bitte beachten !
Diese Dose kann bei einem Unicable-Schalter NICHT betrieben werden wenn sie über den Legacy-Anschluss betrieben bzw. wenn z.B. bei Jultec-Multischaltern nur ein Receiver an einem Strang hängt (CSS-Betrieb) ! Nur für den Einsatz bei mehreren Dosen + Receivern (Tunern) an einem Strang geeignet !
Diese Dose auch als "letzte Dose im Strang" (Enddose) einsetzen und diese dann mit einem "BK-Endwiderstand DC-entkoppelt" (siehe "Crosslink-Artikel" hier) am Ausgang abschliesen ! Alternativ stehen jetzt mit der "Jultec JAP-Antennendose Reihe" auch fertige Enddosen bereit, diese Dosen gibt es auch mit unterschiedlicher Auskoppeldämpfung für die Anpassung der Anlage)
Lieferung ohne Abdeckplatte und Aufputzrahmen !
Datenblatt/Anleitung Kathrein ESU33
| Artikelgewicht: | 0,16 Kg |
