Kathrein CAS 90 graphit (gr)
Kathrein CAS 90 Offset-Parabolantenne (Satellitenantenne) 90cm
Weiß (ws), graphit (gr) oder rot (ro)
Alu-Reflektor pulverbeschichtet
Masthalterung: 48-90 mm Stahl verzinkt und beschichtet
schwenkbare Multifeed-Aufnahme (im Auslieferungszustand von 2 LNBs)
Empfangsbereich: 10,7-12,75 GHz
Antennengewinn 38,6-39,6 dBi
Halbwertsbreite <1,9°
Merkmale
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Hoher Montagekomfort:
Komplett vormontiert, Refl ektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbarer Multifeed Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- in graphit, weiß oder rotbraun lieferbar
- TÜV-Bauart-geprüft
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSATHOTBIRD) auseinander liegenden Satelliten befestigt werden. Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich.
Weiß (ws), graphit (gr) oder rot (ro)
Alu-Reflektor pulverbeschichtet
Masthalterung: 48-90 mm Stahl verzinkt und beschichtet
schwenkbare Multifeed-Aufnahme (im Auslieferungszustand von 2 LNBs)
Empfangsbereich: 10,7-12,75 GHz
Antennengewinn 38,6-39,6 dBi
Halbwertsbreite <1,9°
Merkmale
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Hoher Montagekomfort:
Komplett vormontiert, Refl ektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbarer Multifeed Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- in graphit, weiß oder rotbraun lieferbar
- TÜV-Bauart-geprüft
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSATHOTBIRD) auseinander liegenden Satelliten befestigt werden. Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich.
Anleitung Kathrein CAS 90 Offset-Parabolantenne

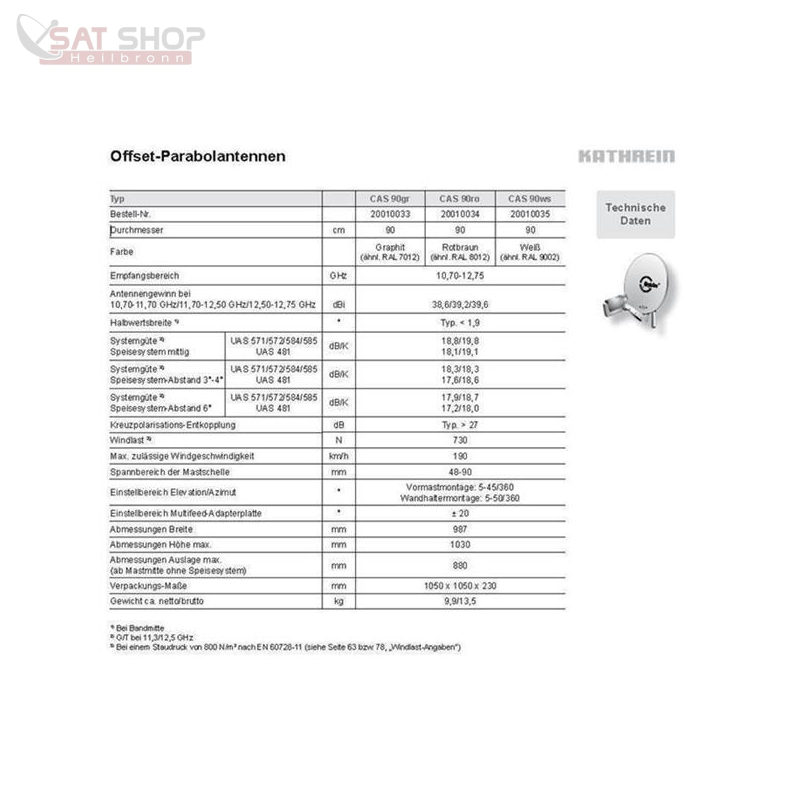

Datenblatt Kathrein CAS 90 Offset-Parabolantenne
| Artikelgewicht: | 14,20 Kg |
| Abmessungen (LxBxH) ( Breite × Höhe ): | 98,70 × 103,00 cm |
