QAM Quattro !! THS 6-12 / TSH 10-20 geeignet. VSB, HDTV, S2-C
Zur Umsetzung von 4 Programmen !

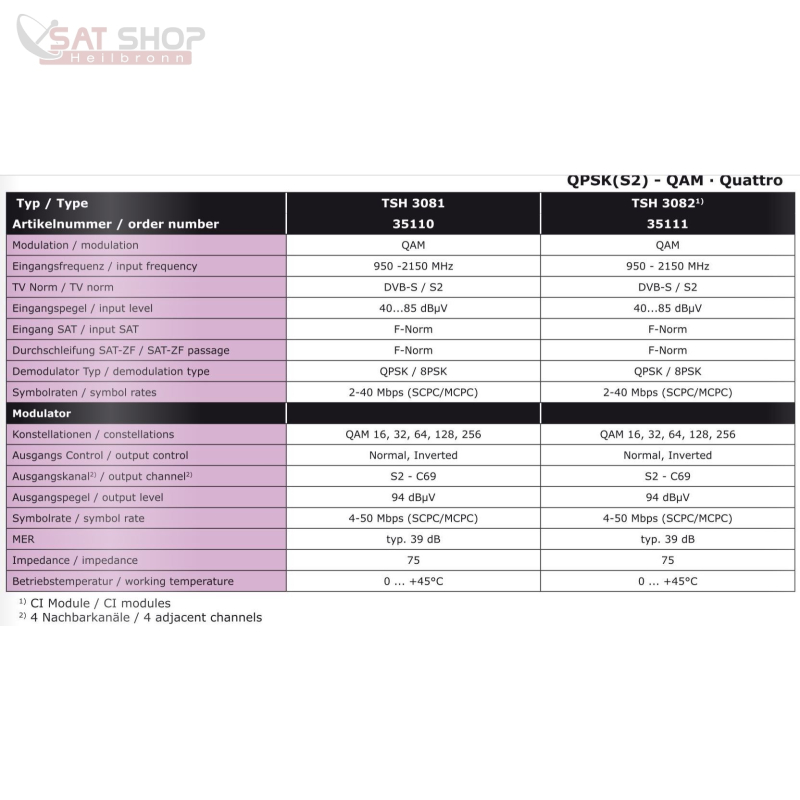

Dieses Modul setzt vier QPSK-/8PSK modulierte DVB-S(2) Signale in vier QAM modulierte DVB-C Ausgangskanäle um. Der Baustein TSH 3082 verfügt zusätzlich über eine CI Schnittstelle für den 1. Kanal. Beide Typen sind HD-tauglich.
Über zwei F-Buchsen werden z.B. 2 Twin-Tuner mit dem Eingangssignal versorgt, wobei die zweite Buchse auch zur Durchschleusung umgeschaltet werden kann.
Ausgangsseitig werden vier Nachbarkanäle genutzt.
Die Einstellung der Parameter erfolgt über OSD und einer, der Grundeinheit beiliegenden, Fernbedienung.

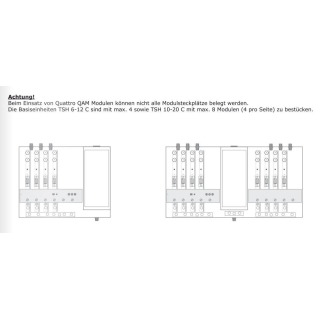

Abbildung Modul beispielhaft !
