Global Invacom OTx-Kit 1310/1550 - Ersatz für optische LNBs (mit Breitband-LNB inclusive)

GTIN/EAN: 5029283012062

Artikelnummer: Global_OTx-Kit

Das Global Invacom OTx KIT 1310 ersetzt das Fibre LNB / Fibre Flange LNB, das Fibre IRS ODU 32 KIT und ist voll kompatibel mit den bekannten FC/PC Quattro- und Quad Einheiten MK II und MK III und dem optischen Multischalter SwitchBlade, sowie den kompatiblen Geräten vieler namhafter Hersteller. Das OTx Kit 1550 ist als Erweiterung für das OTx Kit 1310 für den 2-Satelliten-Empfang angedacht und/oder ersetzt das "2." LNB bei einem Fibre IRS 2SAT ODU 16 Kit.

ERSATZ für nicht mehr lieferbare optische LNBs

Kategorie: optische Kabel / Lichtleiter

Empfehlen:

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

welche Version ?

ab 199,00 €

inkl. 19% USt. , zzgl. Versand (DHL)

knapper Lagerbestand

Lieferstatus: ab Lager

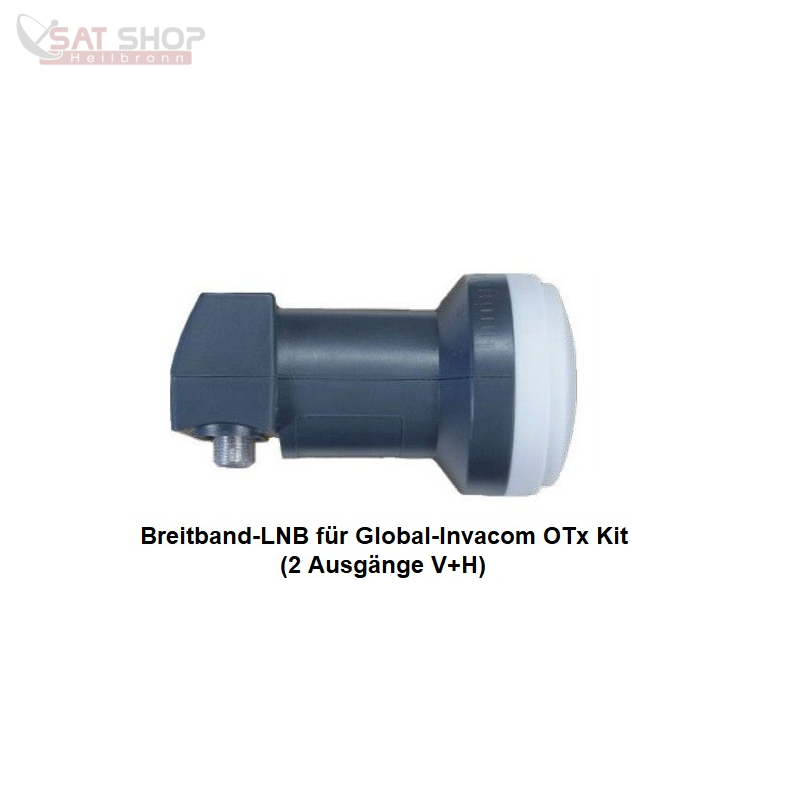

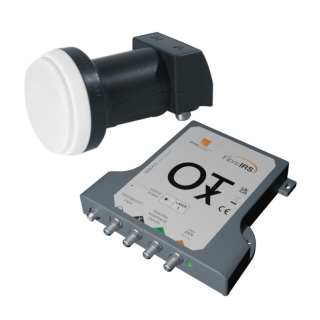

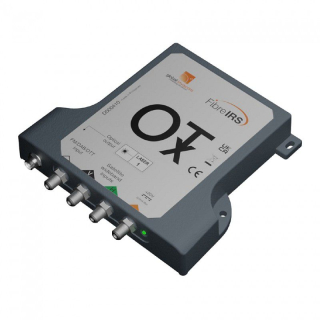

Global Invacom OTx-Kit 1310 / 1550 incl. Breitband-LNB (LOF 10.41 GHz)

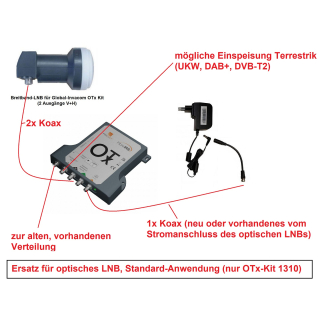

Im Set enthalten ist ein Wideband LNB und die OTx-Kit Einheit mit einer optischen Wellenlänge von 1310nm/1550nm (als Ersatz für Standard optische LNBs ist NUR das System mit 1310nm tauglich !!). Vom Breitband-LNB bis hin zur OTx-Kit Einheit werden 2 Koaxkabel-benötigt (wir empfehlen UV-beständiges Kabel). Auf diesem Weg wird KEINE Stromversorgung extra benötigt, die LNB-Spannungsversorgung erfolgt über das Koaxkabel/über das OTx-Grundgerät.

Bei diesem OTx-Kit werden die von einem 290 MHz Wideband LNB kommenden vier SAT-Ebenen / Frequenzbereichen hintereinander gelegt und im Frequenzbereich von 950 MHz bis 5,45 GHz auf den optischen Ausgang gelegt.

Das OTx-Kit 1310 ist kompatibel zu den Abschlusseinheiten diverser anderer Hersteller als nur Global-Invacom (z. B. Triax, Polytron, WISI ...) und den Jultec JOL0102-90A Optik-nach-Koax-Wandlern (Gen1 + Gen2) bzw. Jultec JOS-Einkabelumsetzern. Dieses 1310nm System kann also als ERSATZ für optische LNBs verwendet werden.
Nicht kompatibel ist das "CLICK"-System von Kathrein oder auch Fracarro, welches eine andere Frequenzumsetzung nutzt und auch zu Systemen mit CWDM-Umsetzung/-System.
Das OTx Kit 1550 ist als Erweiterung für das OTx Kit 1310 für den 2-Satelliten-Empfang angedacht (2. LNB dafür) und/oder ersetzt das "2." LNB bei einem Fibre IRS 2SAT ODU 16 Kit (bei Verwendung in Eingang 1 dieses Systems geht auch das OTx Kit 1310 / Achtung ! Falls eine Terrestrik mit eingespeist wird in das System muss diese über das OTx Kit nach dem Umbau erfolgen).

Im Gegensatz zu den Anwendungen mit den bisherigen optischen LNB ist beim OTx die Einspeisung eines terrestrischen Signals kein Problem.

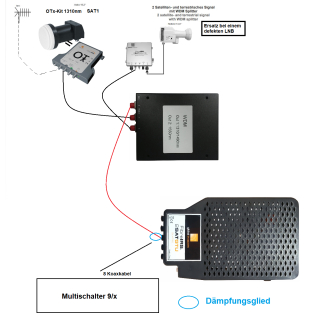

Achtung: Bei kurzen Übertragungsstrecken (weniger als 5 Kilometer - das ist kaum zu definieren da die Optik kaum Dämpfung auf den Glasfaser-Kabeln hat) und ohne weitere optische Signalverteilung über z.B. nachgeschaltete optische Verteiler muss ein optisches Dämpfungsglied von 10dB vor dem Umsetzer (Quattro- oder Quad-Abschlusseinheit) geschaltet werden, da sonst das optische Empfangselement Schaden nehmen kann bzw. auch eine Übersteuerung vom Signal die Signalqualität in den Boden zieht ! WICHTIG !


Technische Daten:

  • OTx-Kit mit optischem FC/PC-Ausgang
  • Ausgangsfrequenzen:
    • Vertikal Low: 0,95 - 1,95 GHz
    • Vertikal High: 1,95 - 3,00 GHz
    • Horizontal Low: 3,40 - 4,40 GHz
    • Horizontal High: 4,40 - 5,45 GHz
  • optische Wellenlänge (OTx1310/1550): 1310nm (+/- 20) / 1550nm (+/- 15)
  • optische Ausgangsleistung: 7dBm
  • Laserklasse 1M
  • Verstärkung: 70-85dB
  • Spannungsversorgung: über externes Netzteil
  • Feedaufnahme (Breitband-LNB): 40mm
  • Umgebungstemperatur: -20 °C bis + 60 °C
  • Anschlüsse:
    • optischer Ausgang: FC/PC
    • Spannungsversorgung: F-Buchse 20 V, 350 mA + LNB (max. 500 mA) über externes Netzteil (im Lieferumfang)

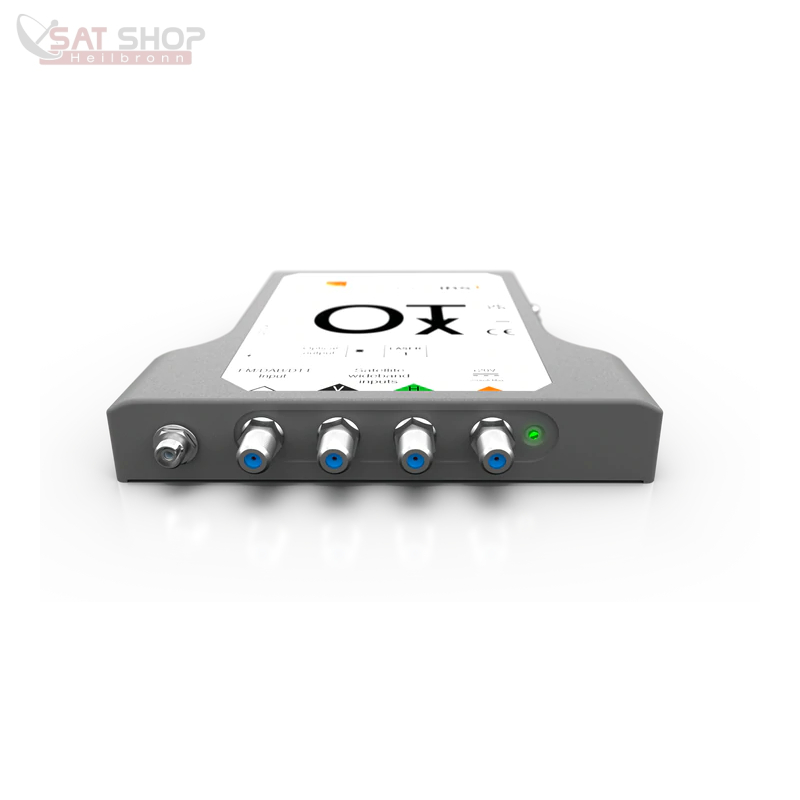

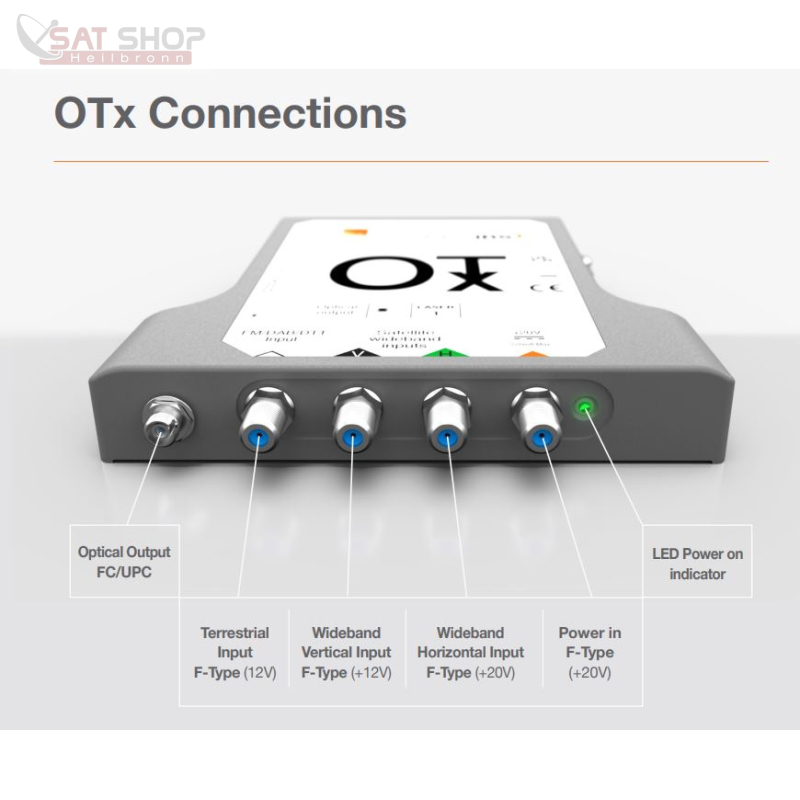

    • Eingänge: 3x F-Buchse; 2x für 290 MHz Wideband-LNB (290-2340 MHz, Breitband-LNB LOF 10,41 GHz), 1x terrestrisch (88 - 694 MHz)

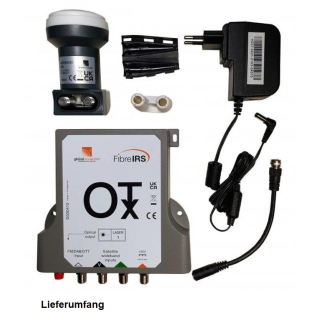

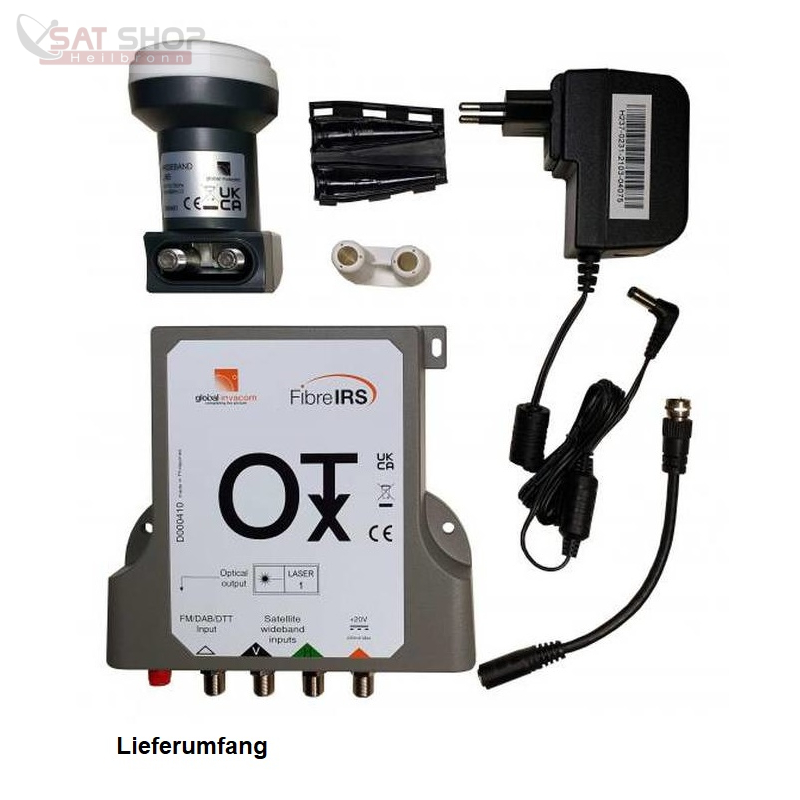

  • Lieferumfang: GI OTx-Kit Grundeinheit (je nach Bestellung der Version), Wideband-LNB, Netzteil, Stecker-Schutzkappe


Anmerkung: zur Ausrichtung der Antenne kann das Breitband-LNB verwendet werden wenn das Messgerät entsprechend eingestellt ist. Einfach ist aber die Ausrichtung der Antenne über z.B. ein Single-LNB und dann Tausch gegen das Breitband-LNB (100%ige Nachjustierung vom z.B. dem Tilt bzw. de "rein/raus" vom LNB für den Abstand zum Reflektor ist trotzdem immer vorgeschlagen für den 100%igen Empfang).


Ersatz für Global-Invacom optisches LNB 32-/64-fach (EAN 4260110720557 / 4260110722155) +  Global-Invacom optisches Flange-LNB (EAN 4260110720847) + Global Invacom ODU 32 Kit (EAN 425023851084) + Triax-Hirschmann TOL 32 optisches LNB (EAN 5702663076105) + Polytron optisches LNB OPM-LNB32 / OPM-LNB64 (EAN 4250238510123 / 4250238511496) + Polytron OPM-LNB 100 Kit/Set (EAN 4250238510840) und alle baugleichen Systeme !

SKU: D000452 OTx 1310 / D000453 OTx 1550

Anleitung Global Invacom DTx-Kit 1310/1550

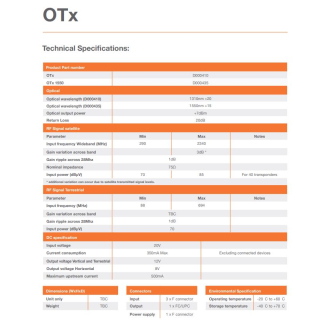

Datenblatt (1) Global Invacom DTx-Kit 1310/1550

Datenblatt (2) Global Invacom DTx-Kit 1310/1550


Steckertyp optisch: FC/PC
Artikelgewicht: 0,91 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 16,00 × 16,00 × 2,70 cm

Durchschnittliche Artikelbewertung

4 Sterne
3 Sterne
2 Sterne
1 Stern

Teilen Sie anderen Kunden Ihre Erfahrungen mit:

Einträge gesamt: 3
5 von 5 Optisches LNB war defekt, lange gesucht ..

.. und dann dieses Bauteil gefunden ! Beratung war sehr gut, ich sofort bestellt (mit noch UV-beständigem Koaxialkabel von Hirschmann + Dämpfungsglied optisch das vorher bei uns fehlte, super Installateur so im nachhinein). Was soll ich sagen, wir haben den alten, defekten optischen LNB runter gemacht und den neuen Breitband-LNB montiert. 2 neue Koaxkabel gelegt ins Dach hinein, das OTX-Kit von Global-Invacom installierut und dort dann das Dämpfungsglied noch drauf gemacht ... dann an unsere alte optischen Kabel (die passten da genau, sind die gleichen) drauf und die Anlage lief wieder. Oh Wundert, 2 Wochen ohne TV gewesen und jetzt was das so simpel. Danke an Herr Uhde für die super Beratung, sie sind unser Retter in der Not. Meine Kinder (und die Frau) sind super glücklich. DANKE !

., 18.02.2022
5 von 5 optisches LNB defekt, Ersatz funktioniert einwandfrei - Meine/unsere Rettung, danke an den Sat-Shop Heilbronn

Kurz vor dem Wochenende (Mittwoch Abend) festgestellt das bei uns im 12-Familien Haus kein TV-Empfang mehr möglich war. Schnell mal hoch, Stromkabel etc. gerüft. Alles war OK. Mal raus an die Antenne geschaut und gesehen das vom optischen LNB vorne die Schutzkappe durch war, na super. Ersatz gesucht und nichts mehr gefunden, wirklich gar nichts mehr. Angerufen beim Sat-Shop Heilbronn und dieses Teil hier erklärt bekommen. Sofort bestellt, das neue Breitband-LNB an die Antenne ran geschraubt (musste nichts neu ausrichten an der Antenne) und 2 Koaxkabel von dort rein gelegt zur optischen Verteilung. Angeschlossen, Strom dran und es lief wieder .. tip-top, sehr schnelle Lieferung zum Freitag das am Wochenende wieder alle glücklich waren. Kabel für außen wurden vom Sat-Shop auf die benötigte Länge fertig vorbereitet mit passenden, wasserdichten F-Steckern (Kompressionsstecker heißen die glaube ich) ... ihr wart unserer Rettung in der Not, vielen viele Dank dafür. Nur weiter zu empfehlen.

., 21.02.2022
5 von 5 Puh, unsere Anlage geht wieder .. Danke nach Heilbronn

Tagelang hatten wir keinen TV-Empfang. Der zur Hilfe gerufene Techniker hatte einen defekten optsichen LNB als Quelle gefunden. Doch, er hat keinen neuen gefunden und so gesagt er könne das nicht wieder instand setzen. Also habe ich mich selbst mal ran gemacht an die Sache, bin allerdings extrem Elektro-Neard. Es war aber super einfach mit diesem System, eingebaut und sofort ging unsere Anlage wieder. DANKE, ihr wart unsere Rettung in der Not .. immerhin sind wir hier 46 Wohneinheiten. Super schnelle Lieferung und eine Frage die ich hatte wurde am Telefon sehr genau erklärt. Werde euch weiter empfehlen, auf jeden Fall. Grüße, Dieter.

., 21.04.2022
