Jultec JAL0825AN Kaskadenstartverstärker 25dB mit Netzteil (Amplifier Launch 8-fach)
Beim den Geräten JAL0825AN und JAL1625AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von zwei (JAL0825AN) bzw. vier (JAL1625AN) Satellitensystemen. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt.
Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert.
Die maximale Gesamtstromabgabe des Netzteils ist zu beachten
Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können.
Es stehen zwei Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert.

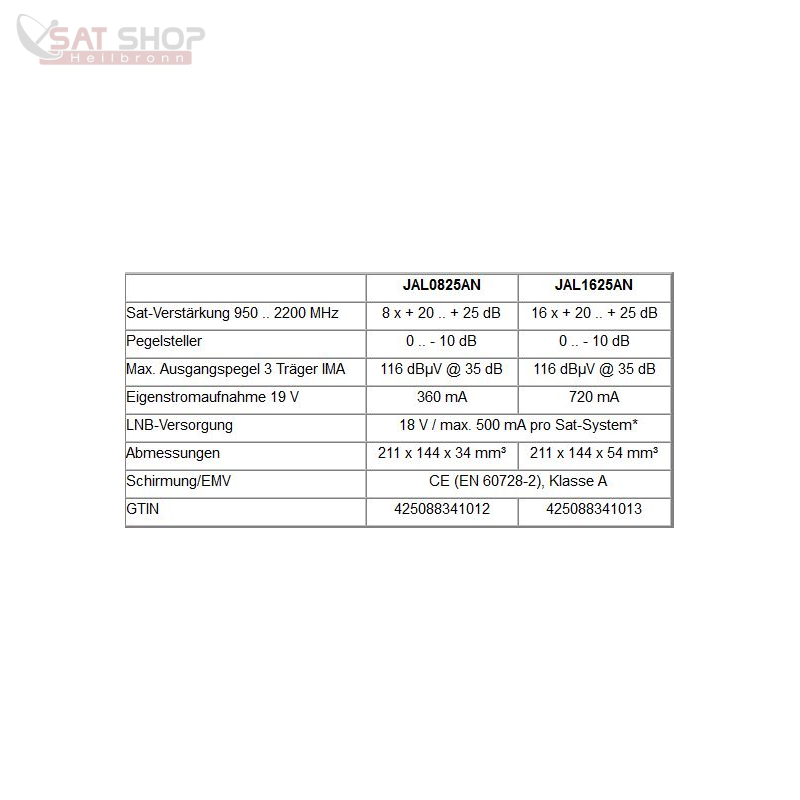

| JAL0825AN | JAL1625AN | |
| Sat-Verstärkung 950 .. 2200 MHz | 8 x + 20 .. + 25 dB | 16 x + 20 .. + 25 dB |
| Pegelsteller | 0 .. - 10 dB | 0 .. - 10 dB |
| Max. Ausgangspegel 3 Träger IMA | 116 dBµV @ 35 dB | 116 dBµV @ 35 dB |
| Eigenstromaufnahme 19 V | 360 mA | 720 mA |
| LNB-Versorgung | 18 V / max. 500 mA pro Sat-System* | |
| Abmessungen | 211 x 144 x 34 mm³ | 211 x 144 x 54 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883410120 | 4250883410137 |
Die maximale Gesamtstromabgabe des Netzteils ist zu beachten
Jultec Produktkatalog mit Anwendungsbeispielen
Konformitätserklärung Jultec JAL-Verstärker
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 21,10 × 14,40 × 3,40 cm |
