Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)

GTIN/EAN: 2096460000016

Artikelnummer: BB-Johansson9646

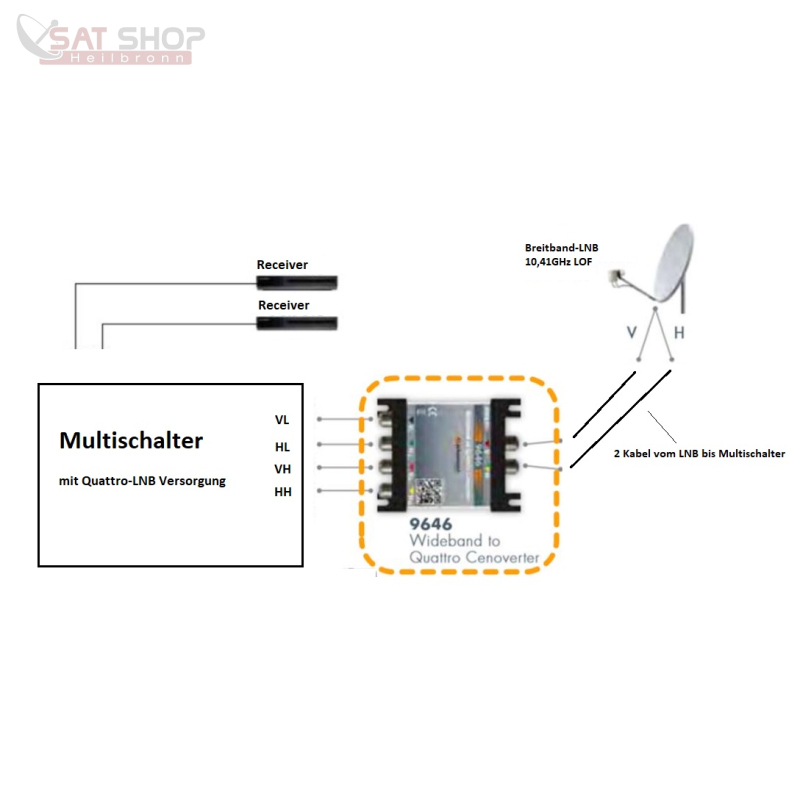

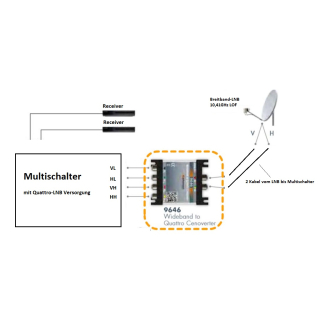

Mit diesem Produkt kann man per Wideband/Breitband LNB (nur 2 Kabel !!) umsetzen auf Standard Quattro-LNB Versorgung (Standard Sat-ZF).
An seinen Ausgängen stehen dann die 4 Ebenen VH, HH; HL und VL voll zur Verfügung um ein Bauteil zu versorgen das diese benötigt (nicht wideband-tauglicher Multischalter für Legacy bzw. Unicable EN50494 bzw. JESS EN5067).
Eignung auch z.B. bei Umrüstung von 1 Satelliten Empfangsanlage auf 2 Satelliten Empfangsanlage mit nur 4 Koaxkabeln von den LNBs zum Multischalter. Oder auch für die Erweiterung von Twin-LNB (2 Kabel) auf mehr Teilnehmer-Anschlüsse.

Kategorie: Breitband LNB


169,00 €

inkl. 19% USt. , zzgl. Versand (DHL)

knapper Lagerbestand

Lieferstatus: ab Lager

Lieferzeit: 4 - 6 Werktage

Stk

Johansson/Unitron 9646 Wideband to Quattro Convertor/Konverter

Mit diesem Produkt kann man per Wideband/Breitband LNB (nur 2 Kabel !!) umsetzen auf Standard Quattro-LNB Versorgung (Standard Sat-ZF). An seinen Ausgängen stehen dann die 4 Ebenen VH, HH; HL und VL voll zur Verfügung um ein Bauteil zu versorgen das diese benötigt (nicht wideband-tauglicher Multischalter für Legacy bzw. Unicable EN50494 bzw. JESS EN5067).

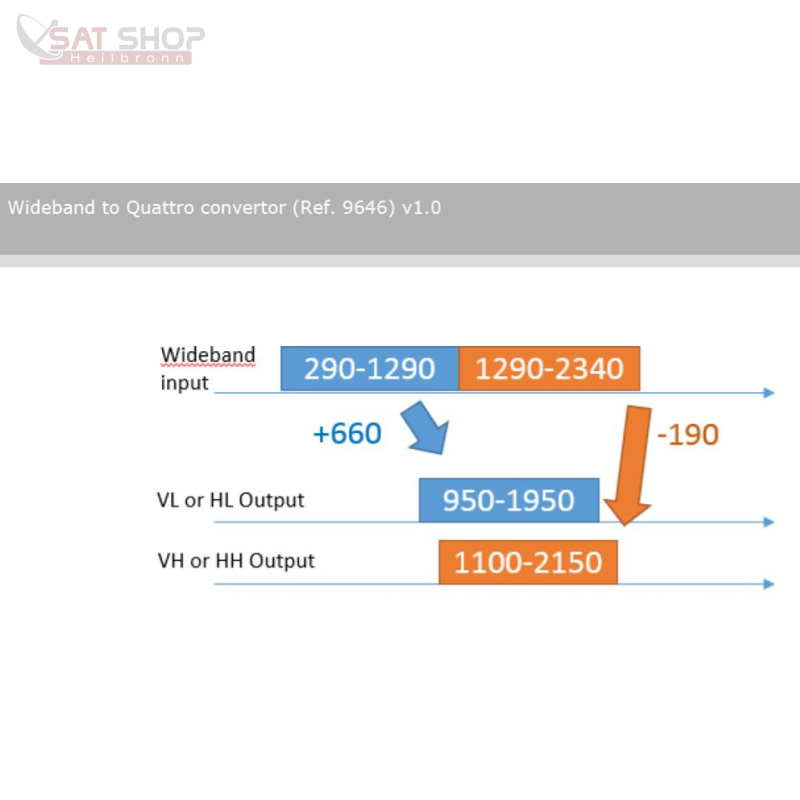

- konvertiert ein Wideband LNB (V,H) in Quattro-LNB (VL, HL, VH, HH)
- DC pass through auf dem Ausgang VL für die Wideband-LNB Spannungsversorgung

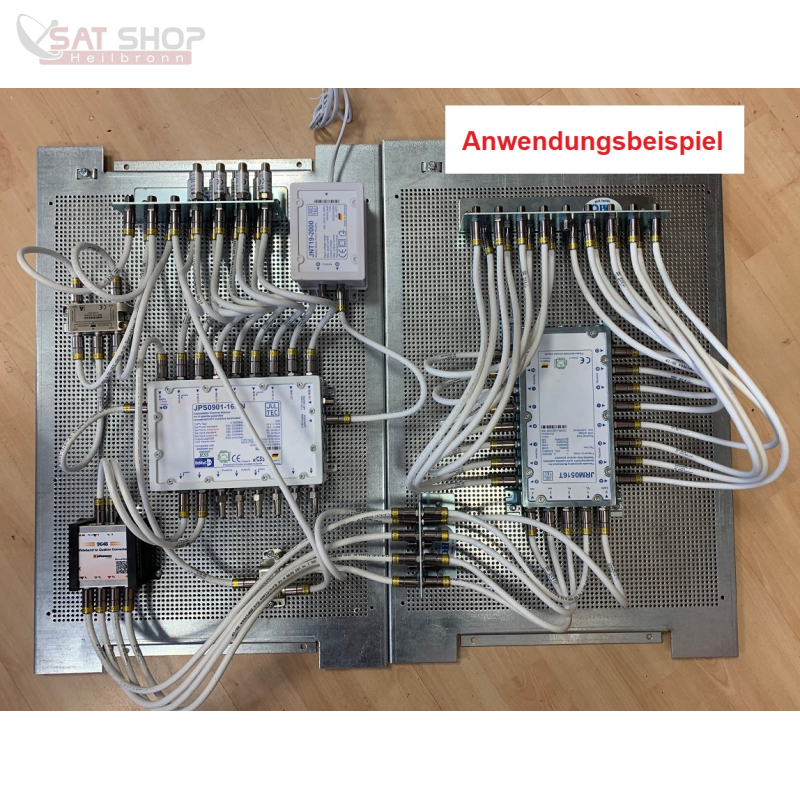

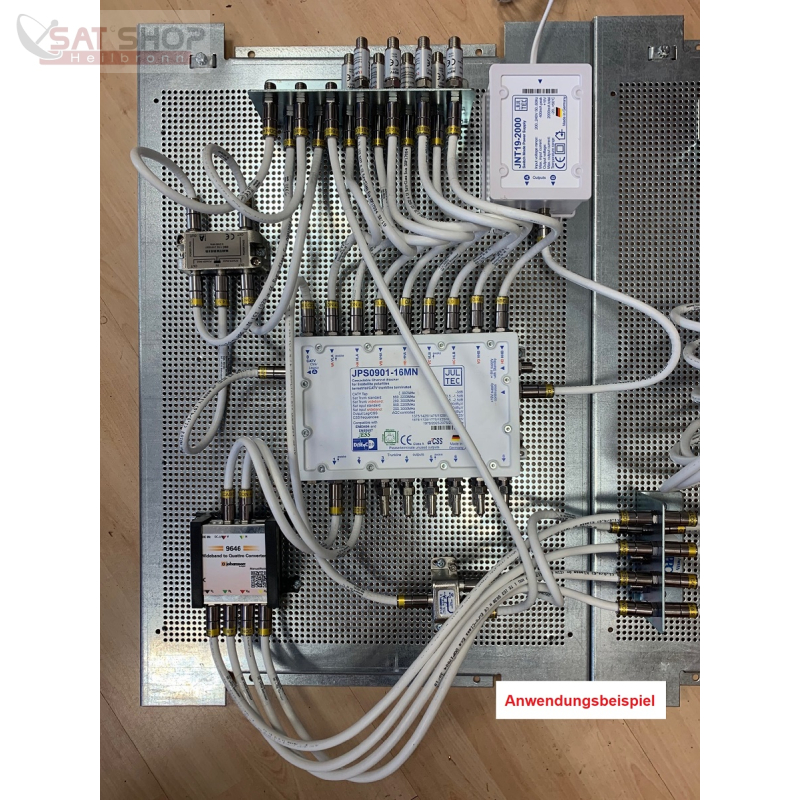

- Ideal für Systeme/Multischalter von z.B. Jultec die immer zwingend eine Quattro-LNB Versorgung benötigen (Einkabel JRS/JPS oder Legacy JRM Multischalter)

WICHTIG !
Es werden nur Breitband-LNBs in Versorgung von diesem Bauteil mit einer LOF von 10.41GHz unterstützt !
Dur-Line (+Ultra WB2), Kathrein (UAS 582) und Inverto (SP-IDLP-WDB01-OOPRO-OPP) Breitband LNBs eignen sich z.B. NICHT dafür.
Diese haben eine LOF von 10.40GHz.

Eignung auch z.B. bei Umrüstung von 1 Satelliten Empfangsanlage auf 2 Satelliten Empfangsanlage mit nur 4 Koaxkabeln von den LNBs zum Multischalter. Oder auch für die Erweiterung von Twin-LNB (2 Kabel) auf mehr Teilnehmer-Anschlüsse.

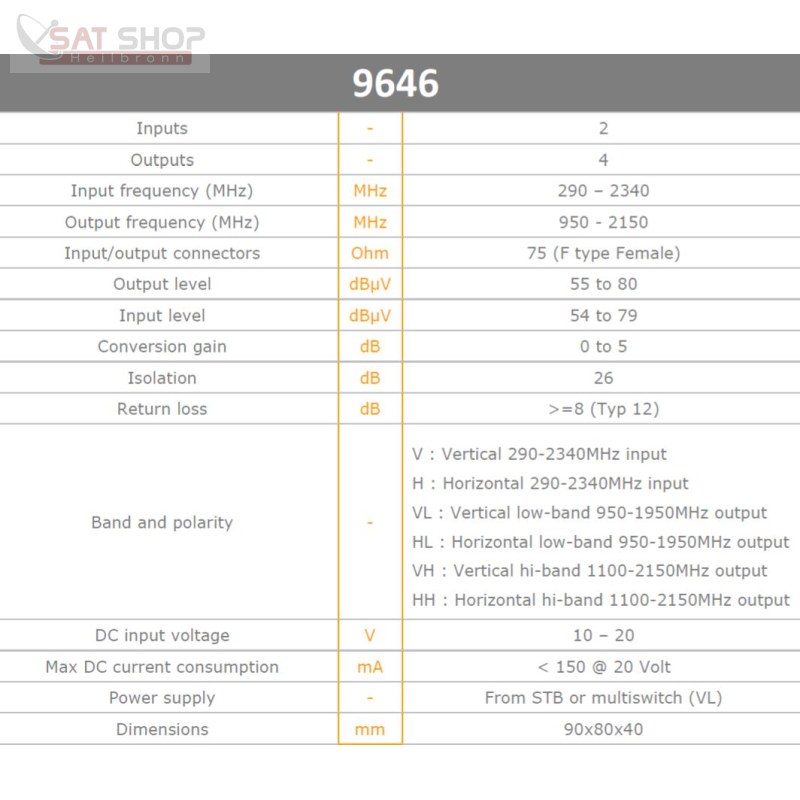

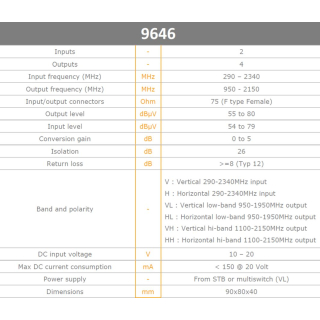

Eingänge - 2
Eingangs-Frequenz MHz 290-2340
Ausgänge - 4
Ausgangs Frequenz MHz 950-2150
Conversion Gain dB typical 0
Eingangs-Pegelbereich    dBµV       54-84
Entkopplung dB 26
Stromverbrauch mA 150 @ 20 VDC
DC Eingang VDC 10-20
Abmessungen mm 90x80x40



Hinweis: dieses Breitband-LNB kann auch als Ersatz-LNB für das Global Invacom OTX-Kit verwendet werden !









Datenblatt/Anleitung Johansson/Unitron 9646 (Wideband to Quattro Convertor)

Johansson Breitband-Umsetzer 9646 eu declaration of conformity

Unitron/Johansson Gesamtkatalog Übersicht

Jultec a²CSS Technologie Manual


a²CSS: a²CSS1a²CSS2
Auflösung: SD (digital) HDTV (hochauflösend)UHD (4K)
Einkabel-tauglich: Unicable (EN 50494/SatCR/SCR/CSS)JESS (EN 50607)
Empfang: SAT (DVB-S/S2)SAT (DVB-S2X)
Breitband LNB tauglich: ja
Artikelgewicht: 0,12 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 9,00 × 8,00 × 4,00 cm

Durchschnittliche Artikelbewertung

4 Sterne
3 Sterne
2 Sterne
1 Stern

Teilen Sie anderen Kunden Ihre Erfahrungen mit:

Einträge gesamt: 2
5 von 5 Kabel-Defekt vom Quattro-LNB einfach gelöst.

Hatte ein defektes Kabel vom Quattro-LNB her kommend, eine Ebene ging nicht mehr. Da bei mir keine Möglichkeit bestand ein neues Kabel so einfach zu verlegen habe ich diese Lösung mit dem passenden Breitband-LNB von Johansson verwendet und alles läuft wie zuvor. Arbeit gespart, super Sache.

., 09.12.2019
5 von 5 Dieses Teil hat mir sehr weiter geholfen ...

Alle Beiträge unter https://www.satanlagenforum.de/tag/Johansson-9646 haben mir geholfen das passende zu finden und damit meine Anlage aufzubauen wie ich es immer wollte. Ganz ohne neue Kabel.

., 29.01.2020
