Jultec JRS0506-8M - Unicable Multischalter (6x8 UBs/IDs/Umsetzungen- a²CSS2 Technologie)

GTIN/EAN: 4250883420563

Artikelnummer: JultecJRS0506-8M

Für 1 Satellit Empfang bei Quattro-LNB Versorgung oder 2 Satelliten-Empfang bei Breitband-LNB Versorgung (Jultec a²CSS2-Technologie)
Rückanal-tauglich für Einspeisung von Kabel Internet (Docsis) + Telefon (DVB-C)

Kategorie: Unicable Multischalter

Welche Ausführung ?

619,00 €

inkl. 19% USt. , zzgl. Versand (versandkostenfrei in Deutschland)

verfügbar

Lieferzeit: 1 - 3 Werktage

Stk

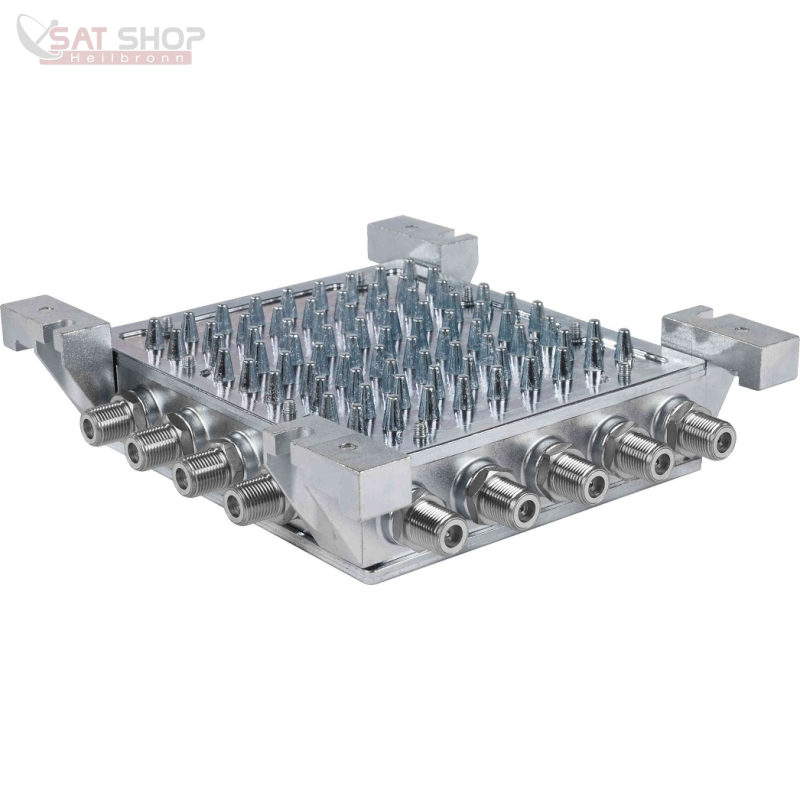

Jultec JRS0506-8M (mit a²CSS2-Technologie)

Jultec Receiver Powered Stacker mit 6x 8 Umsetzungen/UBs (voll receivergespeistes Einkabelsystem für 1 Satellit bei Quattro-LNB Versorgung oder 2 Satelliten bei Breitband-LNB-Versorgung)

5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JRS0506-8M und JRS0506-8T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind). Ein Netzteil kann aber optional angeschlossen werden.

Am jedem der 6 Ausgänge stehen je 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B. je 4 Twin-Receiver oder 2 Quad-Receiver oder 1 Receiver mit FBC-Frontend) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden automatische Umschaltung / Legacy-/CSS-Kombifunktion (nicht möglich bei Breitband-LNB-Versorgung !).

Diese Einkabelumsetzer nutzen die a²CSS2-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.

Der JRS0506-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der JRS0506-8T ist komplett terminiert (also Einzel- oder Abschlussgerät bei Kaskadierung mehrerer Schalter hintereinander). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

  JRS0506-8M JRS0506-8T
Anzahl Abzweige 6 6
Abzweig 5 .. 862 MHz - 17 dB - 17 dB
Entkopplung port to port (Terr) > 35 dB
Stammleitung 950..2200 MHz 4 x - 1,0..- 2,5 dB -
Stammleitung 290..3400 MHz (WB) 4 x - 0,8..- 3,0 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel (konfigurierbar) 78 / 82 / 86 / 90 (Default) dBµV)

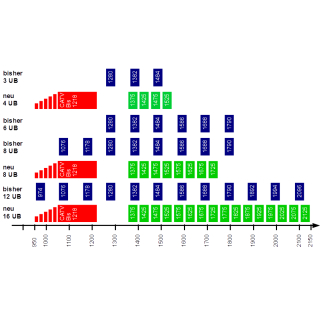

Anzahl Userbänder 6 x 8 (Klick für Frequenzraster)
Maximale Receiverlast 185 mA plus LNB*
LNB-Versorgung 9 V / 300 mA
Abmessungen 131 x 184 x 34 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883420563 4250883420662

* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein da Spannungswandler eingesetzt werden

Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)

Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)

Jultec a²CSS Technologie Manual

Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

PDF
Jultec a²CSS Technologie Manual

Jultec Produktkatalog mit Anwendungsbeispielen

Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)

PDF
Jultec Produktkatalog mit Anwendungsbeispielen

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

PDF
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)


Einkabel-tauglich: Unicable (EN 50494/SatCR/SCR/CSS)JESS (EN 50607)
a²CSS: a²CSS2
Legacy-/CSS-Kombifunktion: ja
Breitband LNB tauglich: ja
receivergespeist: ja
Config: ja
Artikelgewicht: 0,80 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 13,10 × 18,40 × 3,40 cm
