Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker)

Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker) Johansson Einkabellösung Multi Band Converter Typ 9645KIT (Stacker - Destacker)
  • verfügbar
  • GTIN/EAN: 4043745303063
  • Zolltarifnummer: 85291031
  • ArtikelNr.: JOH9645
  • Artikelgewicht: 0,79 kg
  • Lieferzeit: 1 - 3 Werktage
  • Unser Preis : 86,90 €
  • inkl. 19% USt., zzgl. Versand (DHL)
Wird geladen ...

2 Klicks für mehr Datenschutz: Erst wenn Sie hier klicken, wird der Button aktiv und Sie können Ihre Empfehlung senden. Erst beim Aktivieren werden Daten an Dritte übertragen.

Beschreibung

Johansson Stacker-Destacker Typ 9645KIT (Einkabellösung Multi Band Converter)

NEUE Ausführung jetzt ohne Stromanschluss + Dämpfungseinsteller

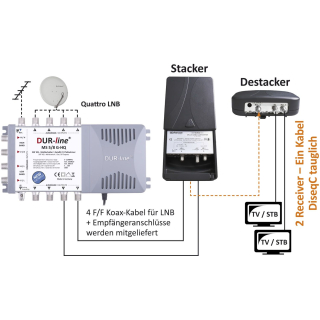

Immer wieder gibt es Häuser, in denen es nicht möglich ist, eine neue Leitung zu ziehen. Schließen Sie 2 Sat-Signale (Twin LNB, Quad LNB oder vom Multischalter) auf der einen Seite an den Stacker und führen Sie eine Leitung durch das Haus und stecken Sie das Kabel in den Destacker. Der Destacker wandelt die beiden Signale dann wieder zu 2 vollwertigen Signalen um. Die Signale werden Frequenzmäßig hintereinander gelagert. Die Schalter werden in einem Plastikwetterschutzgehäuse mit Montagemöglichkeit ausgeliefert. Der Stacker (im Wetterschutzgehäuse) wird direkt an der Spiegelhalterung montiert. Hier werden die 2 Kabel zu einem zusammengeführt. Der Destacker wird vor den Receivern geschaltet. Hier wird aus einem Kabel wieder in 2 Kabel gesplittet.

Technische Daten STACKER (CONVERTER):
Eingänge: 1x 5-2150 MHz / 1x 950-2150 MHz mit F-High Quality Anschluss
Ausgänge: 5-3550 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Terr. -1 db / Sat: -3db - Converted SAT Pos. 1 (0db): + 6 db  / Pos. 2 (10db alt) + 4db (System MIT Verstärker)
Max. Eingangspegel: pos. 1 (0dB) = 88 Pos. 2 (10 dB att.) = 98dbµV
Abmessungen (in mm): Stacker (125 x 115 x 45)

Technische Daten DESTACKER (EMPFÄNGER):
Eingang: 1x 5-3550 MHz mit F-High Quality Anschluss
Ausgänge zu den Receivern: 1x 5-2150 MHz + 1x 950-2150 MHz mit F-High Quality Anschluss
Durchgangsdämpfung/ - gewinn: Converted SAT: + 5 db (System MIT Verstärker)
Abmessungen (in mm): Destacker (150 x 90 x 40)

Stromverbrauch (für beide Syteme gemeinsam): 160mA max.
Das System ist für Koaxkabel bis max. 50m verwendbar (abhängig z.B. vom verwendeten Koaxkabel)
Netzteil optional erhältlich (24V DC / "+" Pol innen - Erhöhung LNB-Stromversorgung)

Lieferumfang:
-Multi Band Converter Stacker + Destacker KIT9645
-Montageanleitung

Grundvoraussetzung dieses Systems sind 2 freie Ausgänge am LNB bzw. am Multischalter (... der eine "der bisher benutzt wurde" + ein weiterer Ausgang). Wer dies nicht hat der muss sein LNB bzw. seinen Multischalter tauschen (Also z.B. wer nur ein Single-LNB mit einem Ausgang hat müsste mind. ein Twin-LNB mit 2 Ausgängen neu montieren !)
Maximaler Abstand Stacker => Destacker ca. 50m, das ist aber abhängig vom verlegten Kabel dazwischen (Voll-Kupfer Kabel natürlich besser als CSS-Kabel (Stahl-Kupfer Kabel)).

Das System IST DiSEqC A/B-fähig (2-Satelliten-Empfang), d.h. auch verwendbar bei Multischaltern mit Anschluss von 2 Satelliten oder auch bei Systemen die über DiSEqC- Schalter aufgebaut sind !

HDTV-/ 3D-tauglich / UHD-tauglich / Sky-tauglich (das will ich hier nicht schreiben da dies eignetlich "normal" ist, viele suchen aber danach :-) )

WICHTIGER HINWEIS: zwischen "Stacker" und "Destacker" sollte/"darf" KEINE Antennendose oder andere Verteilerkomponenten/Verstärker verbaut sein da diese den vom System verwendeten Frequenzbereich (das Stacker-Destacker System arbeitet im Frequenzberich bis zu 3550MHz) nicht voll abdecken ! Ausnahme der spezielle Inline-Verstärker von Global-Invacom der im Frequenzbereich entsprechend arbeitet.

Mehr Daten und Anlagenbeispiele finden sie in unserem Onlineforum HIER.

Johansson Stacker-Destacker 9645KIT Anleitung/Datenblatt (deutsch/englisch...):

Johansson Stacker-Destacker 9645KIT Anleitung/Datenblatt (deutsch/englisch...)
