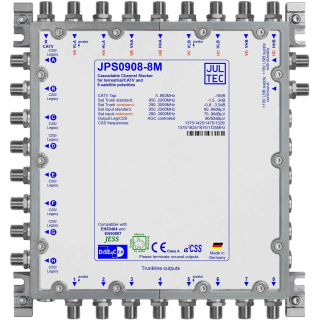

Jultec JPS0908-8M Unicable-tauglicher Einkabel-Multischalter
Ersetzt durch => Jultec JPS0908-8T/M Gen2 a²CSS2
5 Jahre Garantie
Produktbeschreibung:
Bei den Geräten JPS0908-8M und JPS0908-8T handelt es sich um Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der 8 Ausgänge stehen 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B.4 Twin-Receiver oder 2 Quad-Receiver oder 1x Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.
Der JPS0908-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0908-8T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
JPS0908-8M | JPS0908-8T | |
Anzahl Abzweige | 8 | 8 |
Abzweig 5 .. 862 MHz | - 19 dB | - 19 dB |
Entkopplung port to port (Terr) | > 35 dB | |
Stammleitung 950..2200 MHz | 8 x - 1,0..- 3,0 dB | - |
Stammleitung 290..3000 MHz (WB) | 8 x - 0,8..- 3,5 dB | - |
Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) | |
Entkopplung port to port (Sat) | > 26 dB | |
Ausgangspegel Multischaltermodus | 90 dBµV | |
Ausgangspegel Einkabelmodus | 92 dBµV | |
Anzahl Userbänder | 8 x 8 (Klick für Frequenzraster) | |
Maximale Receiverlast Multischalter | 110 mA | |
Maximale Receiverlast Einkabelmodus | 290 mA | |
LNB-Versorgung | durch externes Netzteil via F-Buchse | |
Abmessungen | 211 x 224 x 34 mm³ | |
Schirmung/EMV | CE (EN 60728-2), Klasse A | |
GTIN | 4250883433181 | 4250883433280 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Jultec a²CSS Technologie Manual 40T07 2017
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen
Jultec a²CSS Technologie Manual 40T07 2017
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
