Jultec JPS1706-4T/M JESS EN50607 Einkabelumsetzer für 4 Satelliten (6x4 UBs/IDs/Umsetzungen)

GTIN/EAN: 4250883431668

Artikelnummer: JultecJPS1706-4

Unicable EN50494 / JESS EN560607 Multischalter 17/6/4, 6x4 Receiver/Tuner an einer Ableitung/ an einem Strang/Kabel
Für 4 Satelliten Empfang bei Quattro-LNB Versorgung oder 8 Satelliten-Empfang bei Breitband-LNB Versorgung (Jultec a²CSS-Technologie)
Rückanal-tauglich für Einspeisung von Kabel Internet + Telefon (DVB-C)

Kategorie: für 8 Satelliten

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

Welche Ausführung ?

1.083,00 €

inkl. 19% USt. , zzgl. Versand (versandkostenfrei in Deutschland)

verfügbar

Lieferstatus: ab 2022 - dieser Schalter ist nicht mehr als "T" Version verfügbar (nur noch in der "M" Variante)

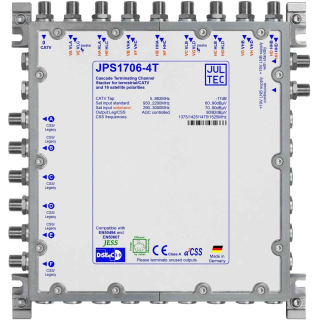

Jultec JPS1706-4T/4M - JESS "EN50607" tauglicher Einkabel-Multischalter

5 Jahre Garantie

Produktbeschreibung:
Beim JPS1706-4M und JPS1706-4T handelt es sich um einen Einkabelmultischalter für vier Satellitensysteme (im Breitbandmodus 8 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der 6 Ausgänge stehen je vier Userbänder für die Versorgung von vier Empfangsteilen (z.B. 4 Receiver oder 2 Twin-R usw.) zur Verfügung.. Alternativ kann bei Standard-Signalzuführung (Quatro-LNBs) ein Satellitenempfänger mit 14V/18V/22kHz/DiSEqC-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. die Satellitenzuordnung, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.

Der JPS1706-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS1706-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.


  JPS1706-4M JPS1706-4T
Anzahl Abzweige 6 6
Abzweig 5 .. 862 MHz - 17 dB - 17 dB
Entkopplung port to port (Terr) > 35 dB
Stammleitung 950..2200 MHz 8 x - 1,5..- 3,5 dB -
Stammleitung 290..3000 MHz (WB) 8 x - 1,0..- 3,5 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) > 26 dB
Ausgangspegel Multischaltermodus 80 dBµV
Ausgangspegel Einkabelmodus 82 dBµV
Anzahl Userbänder 4 x 4 (Klick für Frequenzraster)
Maximale Receiverlast Multischalter 85 mA
Maximale Receiverlast Einkabelmodus 200 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 211 x 224 x 54 mm³

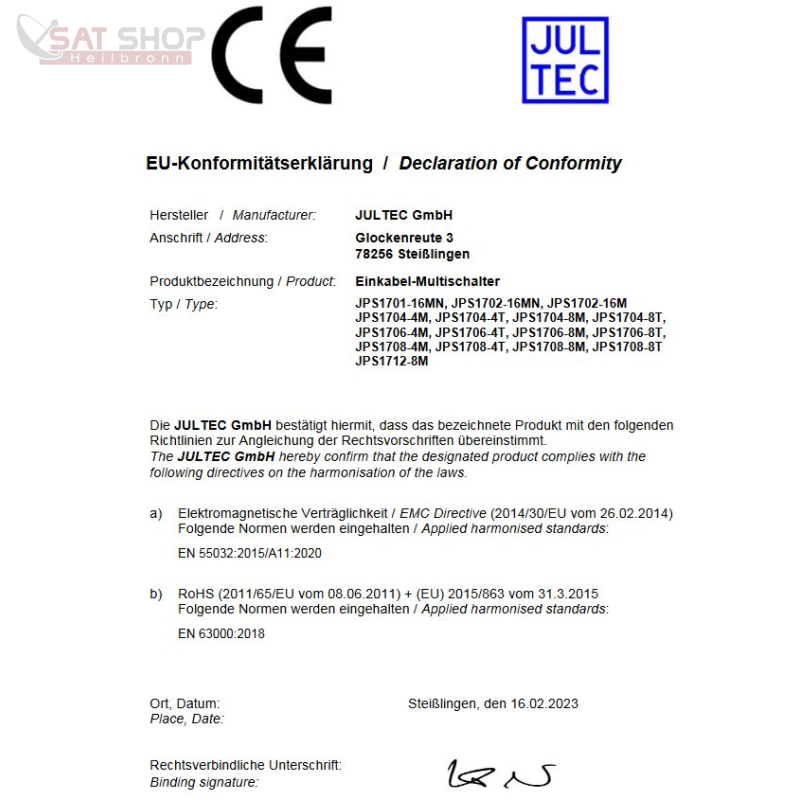

Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883431569 4250883431668


Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)

Jultec a²CSS Technologie Manual

Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

PDF
Jultec a²CSS Technologie Manual

Jultec Produktkatalog mit Anwendungsbeispielen

Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)

PDF
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

PDF
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)


a²CSS: a²CSS1
Einkabel-tauglich: Unicable (EN 50494/SatCR/SCR/CSS)JESS (EN 50607)
Legacy-/CSS-Kombifunktion: ja
Breitband LNB tauglich: ja
Artikelgewicht: 1,20 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 21,10 × 22,40 × 5,40 cm
