Beschreibung

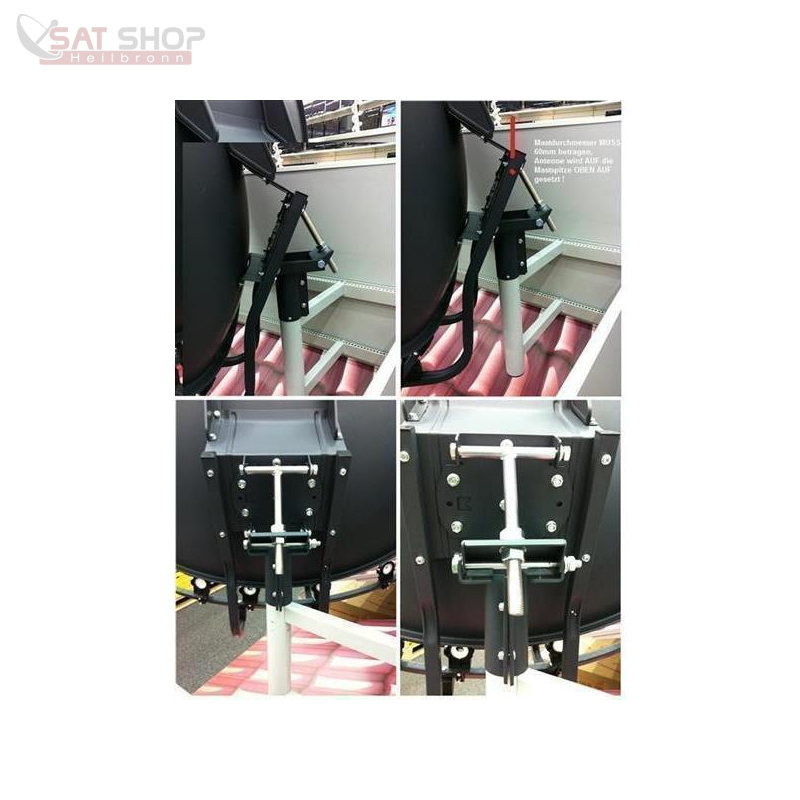

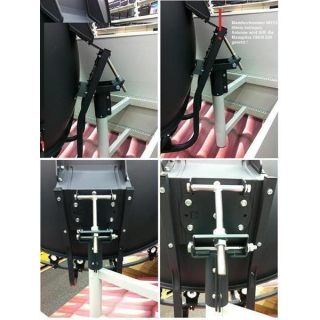

NEUE AUSFÜHRUNG MIT NEUER MASTHALTERUNG
Wavefrontier/ Maximum/ Janky Toroidal T90
In den Farben anthrazit (dunkel) oder lichtgrau (hell) !
Empfangen Sie alle Satelliten auf einmal, ohne die Antenne auch nur einen Millimeter bewegen zu müssen !
Die Alternative zu einer Drehanlage: Blitzschnelles Umschalten, kein Verschleiss und keine Geräuschentwicklung.
Die Antenne ist hervorragend verarbeitet mit galvanisierter und pulverbeschichteter Oberflächenveredlung der Reflektoren und einer Mastaufnahme von 60mm (Antenne wir AUF das Mastrohr montiert !!) Mastdurchmesser = 60mm !!.
Der Azimutbereich dieser Antenne beträgt 50 Grad (=max. Abstand Ost nach West der gewünschten Satelliten). Die geometrische Besonderheit dieser Antenne ist eine Brennpunktlinie (Fenster).
Antenne auch über die Querachse drehbar !!
Jedem LNB wird hierbei die selbe Verstärkung zugeführt, welche ca. einer 1m Antenne entspricht.
Interessant ist diese Antenne auch für Mehrteilnehmeranlagen, z.B. türkische Programme für 4-12 Teilnehmer von 42°Ost - 7°Ost.
TECHNISCHE DATEN:
Hauptreflektor Höhe: 97 cm Breite 109 cm
Subreflektor Höhe 36 cm Breite 84 cm
Die absoluten räumlichen Ausmaße der T90 betragen 110cmx110cx67cm (LxBxT)
LNB Abstand ca. 3,0° je nach LNB- Typ (mit "Raketenfeedhorn LNB`s" sind 3 Grad möglich)
Empfangsfrequenz 10,7 - 12,75 GHz
Antennengewinn ca. 39,7 dB +/- 0,45 dB bei 12,5 GHz
Anzahl LNB: bis 16 Stück
Befestigung (Mastmanschette) Mastdurchmesser 60 mm (Antenne wird AUF die Mastspitze gesetzt)
Material: Stahl galvanisiert und lackiert
Farbe: anthrazit oder lichtgrau (hellgrau)
Lieferumfang: 5 Stk. LNB- Halterungen (gewünschte LNB- Bestückung bitte extra bestellen !!)
Hauptmerkmale:
- Hauptreflektor Höhe 97 cm, Breite 109 cm
- Subreflektor Höhe 36 cm, Breite 84 cm
- Gewicht ohne Verpackung: 14.1 kg (31.0 lbs)
- Maße der Einzelverpackung: 116x103x21 cm (45x40x8 inches)
- Gewicht der Einzelverpackung: 23 kg (50 lbs)
- Die empfohlene Entfernung zwischen den Satelliten: 3°
- Wirkungsgrad: 65 ~ 80 %
- Material: galvanisierter Stahl, mit Polyesterpulver beschichtet
- Empfohlener Mastdurchmesser: 60-65 mm
- Die Anzahl der installierbaren LNBs: 1 - 16 LNB's
- Windlast (im Betrieb/maximal): 45m/s / 60m/s
Unter https://www.satshop-heilbronn.de/Wavefrontier.html finden sie div. Programme und
Anleitungen die ihnen beim Aufbau und der Einrichtung der Antenne helfen !!
| Montageanleitung für Zusammenbau + Ausrichtung Wavefrontier T90 Antenne: |
 Montageanleitung für Zusammenbau + Ausrichtung Wavefrontier T90 Antenne |
| Montageanleitung für Zusammenbau + Ausrichtung Wavefrontier T90 Antenne (neu): |
|
Montageanleitung für Zusammenbau + Ausrichtung Wavefrontier T90 Antenne (neu) |
| Aufbauanleitung Wavefrontier T90 (englisch): |
|
Aufbauanleitung Wavefrontier T90 (englisch) |
