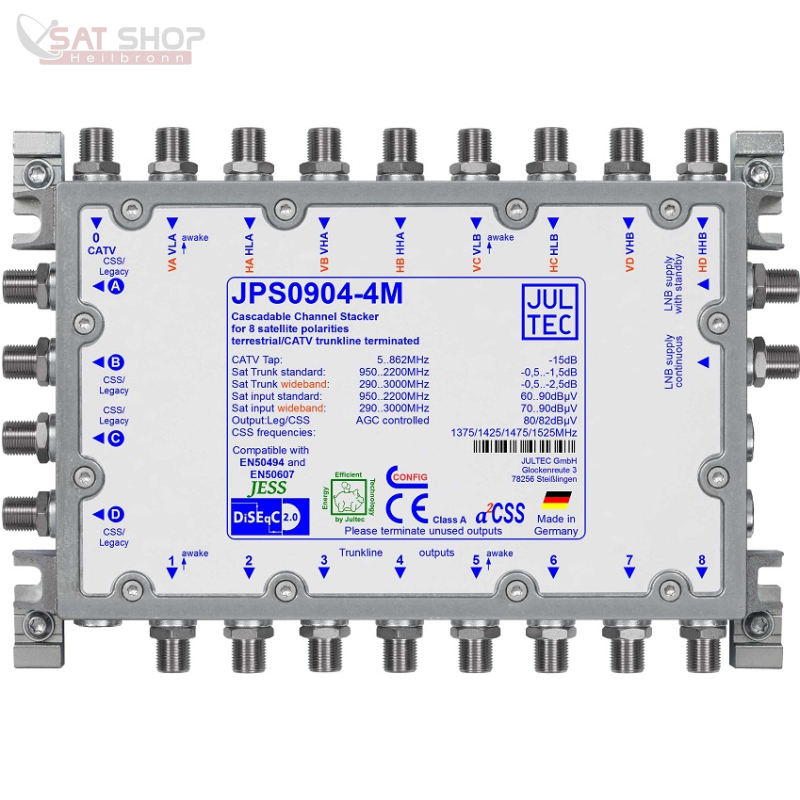

Jultec JPS0904-4M Unicable-tauglicher Einkabel-Multischalter
5 Jahre Garantie
Produktbeschreibung:
Bei den Geräten JPS0904-4M und JPS0904-4T handelt es sich um Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der vier Ausgänge stehen 4 Userbänder für die Versorgung von 4 Empfangsteilen (z.B.2 Twin-Receiver oder 1 Quad-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.
Der JPS0904-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0904-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
| JPS0904-4M | JPS0904-4T | |
| Anzahl Abzweige | 4 | 4 |
| Abzweig 5 .. 862 MHz | - 15 dB | - 15 dB |
| Entkopplung port to port (Terr) | > 35 dB | |
| Stammleitung 950..2200 MHz | 8 x - 0,5..- 1,5 dB | - |
| Stammleitung 290..3000 MHz (WB) | 8 x - 0,5..- 2,5 dB | - |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) | |
| Entkopplung port to port (Sat) | > 26 dB | |
| Ausgangspegel Multischaltermodus | 80 dBµV | |
| Ausgangspegel Einkabelmodus | 82 dBµV | |

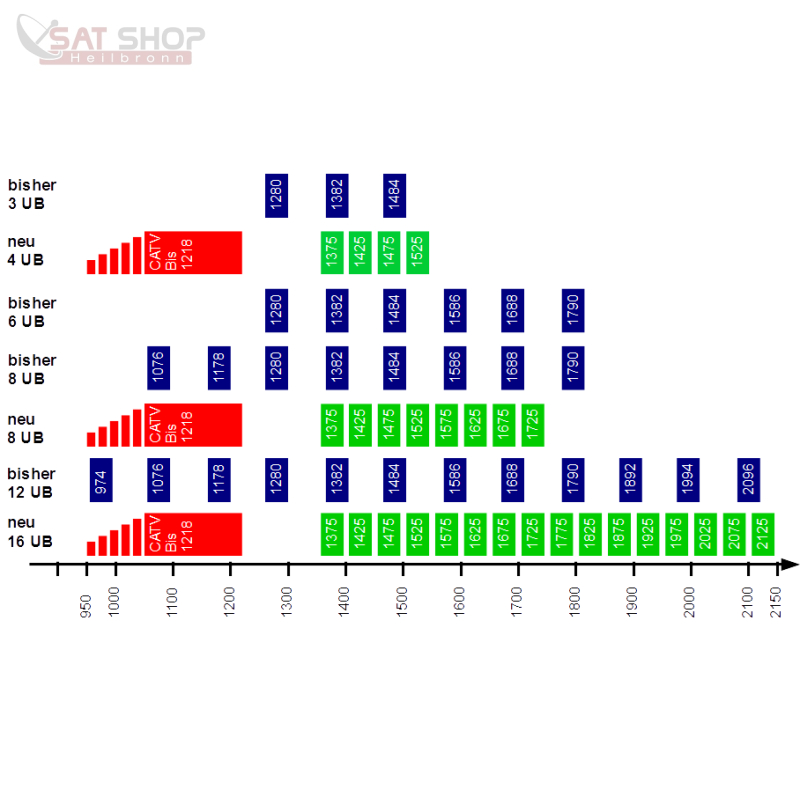

| Anzahl Userbänder | 4 x 4 (Klick für Frequenzraster) | |
| Maximale Receiverlast Multischalter | 85 mA | |
| Maximale Receiverlast Einkabelmodus | 160 mA | |
| LNB-Versorgung | durch externes Netzteil via F-Buchse | |
| Abmessungen | 211 x 144 x 34 mm³ | |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883431347 | 4250883431446 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
