Netzteil Reparaturset 2 für Humax ICord HD (Kondensatoren-Austausch)

Netzteil Reparaturset 2 für Humax ICord HD (Kondensatoren-Austausch)

(56 Bewertungen)

Artikelnummer: NetzteilRepICord2
Kategorie: Ersatzteile
Hersteller: SAT-Shop Heilbronn

7 Elkos müssen im Netzteil des Humax ICord getauscht werden
Hier im Set sind 2 Kondensatoren mit dabei (C105 und CS101) die "im Verdacht" stehen das Fehlerbild "kein Empfang" zu bewirken wenn sie nicht mehr in der Toleranz sind (dieses Problem kann auch auch von einem defekten Tuner her kommen, den Tuner gibt es NICHT als Ersatzteil zu erwerben !)
Set bestehend aus:
1x Reparaturanleitung (hier als Anlage zum Download)
3x Elko 1500µF / 25V / 105°C / radial / 13 x 20mm (grün markiert auf dem Bild)
2x Elko 680µF / 35V / 105°C / radial / 13 x 20mm (rot markiert auf dem Bild)
2x Elko 680µF / 25V / 105°C / radial / 10 x 16mm (blau markiert auf dem Bild)
(alle spannungsfester als die orig. verbauten)

19,90 €

inkl. 19% USt. , zzgl.

verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Netzteil Reparaturset für Humax ICord HD (Kondensatoren)
7 Elkos müssen im Netzteil des Humax ICord getauscht werden

Hier im Set sind 2 Kondensatoren mit dabei (CS105 und CS101) die "im Verdacht" stehen das Fehlerbild "kein Empfang" zu bewirken wenn sie nicht mehr in der Toleranz sind (dieses Problem kann auch auch von einem defekten Tuner her kommen, den Tuner gibt es NICHT als Ersatzteil zu erwerben !)

Dieses Set ist NICHT für den "ICord HD+" (der mit dem "Plus" dahinter), NICHT für den "ICord mini", NICHT für den "ICord HD Evolution", NICHT für den "ICord Cable" und NICHT für den "PDR ICord" (Sky-taugliches Gerät) - und für dieses Geräte gibt es KEIN Reparatur-Set und daher bieten wir das hier auch nicht an - dieser Hinweis ganz oben wegen täglich 10 Anrufen !

Set bestehend aus:
1x Reparaturanleitung (hier als Anlage zum Download)
3x Elko 1500µF / 25V / 105°C / radial / 13 x 20mm (grün markiert auf dem Bild)
2x Elko 680µF / 35V / 105°C / radial / 13 x 20mm (rot markiert auf dem Bild)
2x Elko 680µF / 25V / 105°C / radial / 10 x 16mm (CS105 und CS101 - blau markiert auf dem Bild)
(alle spannungsfester als die orig. verbauten, daher auch Größer in den Abmessungen)

Sicherheitshinweis: Für die Durchführung der Reparatur werden elektrotechnische Kenntnisse vorausgesetzt. Es handelt sich hier um eine Reparatur an stromführenden Bauteilen was bei einer falsch durchgeführten Arbeit zu Lebensgefahr führen kann ! Es wird nicht empfohlen diese Arbeiten als unerfahrene Person durchzuführen.

Anleitung für die Reparatur finden sie hier in der Anlage unter der Beschreibung als "PDF" (dort sind die beiden Zusatz-Kondensatoren noch nicht mit eingebunden !)

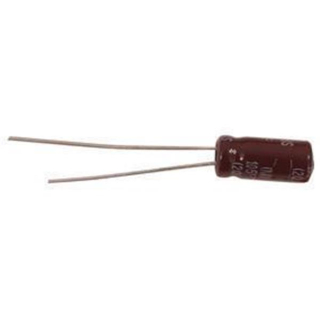

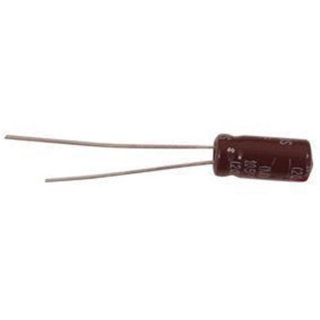

1500/25
Aluminium electrolytic capacitor
Type: 105°
Cap. 1500 uF
Voltage 25 V
Case: 13 x 20 mm
Tolerance: ± 20 %
Temp.range: -40 to +105°C

680/35
Aluminium electrolytic capacitor
Type: 105°
Cap. 680 uF
Voltage 35 V
Case: 13 x 20 mm
Tolerance: ± 20 %
Temp.range: -40 to +105°C

680/25
Aluminium electrolytic capacitor
Type: 105°
Cap. 680 uF
Voltage 25 V
Case: 10 x 16 mm
Tolerance: ± 20 %
Temp.range: -40 to +105°C

Mögliche Fehlererscheinungen:
Kein Empfang mehr (Meldung "LNB fehlt" oder "kein LNB" / dazu schöner Beitrag im ICord-Forum hier, Anmeldung dort erforderlich !), Display dunkel, rote LED des optischen Ausgangs auf der Rückseite leuchtet noch, keine Funktion, nur noch Anzeige "Starting System" beim hochfahren, keine/nur noch bedingte Bedienung über die Fernbedienung mehr möglich, Festplatte dreht nicht mehr an, Display zeigt nur noch Hieroglyphen/fehlerhafte Zeichen an, Festplatte dreht dauerhaft oder setzt tlw. einfach aus uvm.

Wir führen diese Reparaturen auch hier im Haus durch
Kosten hierfür sind 85 Euro incl. Rückversandkosten wenn sie uns das Gerät per Post/Paketdienst anliefern und es nicht selbst vorbei bringen. Wer es hier persönlich abgibt kann sogar auf die Reparatur warten, das dauert ca. 1 - 1.5 Std.
Bitte vor der Einsendung oder persönlichem Erscheinen telefonisch einen Termin vereinbaren.
Zahlung/Rechnung: entweder den Betrag bei Einsendung einfach bar beilegen oder per Paypal anweisen (an info@satshop-heilbronn.de). Bei Wunsch der "Überweisung" erstellen wir ihnen nach der Reparatur eine Rechnung (die sie natürlich auch bei den anderen Zahlungsarten erhalten) und senden ihnen diese per Email zu, nach Eingang der Zahlung erfolgt dann der Rückversand.

Netzteil-Typ = PW504D

Angaben zur Produktsicherheit

Herstellerinformationen:

SAT-Shop Heilbronn
Dammstr. 20
74076 Heilbronn (Baden-Württemberg)
Deutschland
info@satshop-heilbronn.de
https://www.satshop-heilbronn.de

Artikelgewicht:	0,18 kg

Durchschnittliche Artikelbewertung

Alle Bewertungen:

Wie funktionieren Bewertungen?

Einträge 1 – 10 von 56

Funktioniert
Alles bestens.

Thomas S , 07.05.2012 Verifizierter Kauf

Top Laden
Super Geiler Service, hoffe das mein Humax lange hält.....aber bei Euch immer wieder !!!!

Ralf T , 16.06.2012 Verifizierter Kauf

Super Service
Ob das Reparaturset nach dem Einlöten seine Pflicht auf lange Sicht erfüllen wird, kann erst ein Langzeitbetrieb zeigen. Jedenfalls kommt die Fehlermeldung LNB fehlt beim Umschalten nicht mehr.

Besonders hervorheben möchte ich die überaus kulante Abwicklung. Beim Transport ist ein ElKo eingedrückt worden. Kurze Mitteilung . . . und ohne bürokratischen Schnickschnack wurde mir umgehend ein neuer gesandt. Das ist richtig verstandene Dienstlkeistung, die ich woanders vermisse. Da reichen fünf Sterne nicht aus !!!!

E , 19.06.2012 Verifizierter Kauf

Alles was man braucht
Bei meinem icord haben sich berits zwei Konensatoren aufgebläht. Auf der Suche nach einer Lösung bin ich über diesen Kondensatorensatz gestolpert. Wer keine passenden Kondensatoren zu Hause hat ist preislich gut bedient - denn meist lassen sich passende Kondensatoren nur in 200 Stück Packungesgrößen kaufen. Außerdem verbringt man die Zeit zur Suche nach den richtigen Typen lieber mit anderen Dingen.
Fazit 1: Einbau ein Kinderspiel, man solle aber etwas Entlötlitze zu Hause haben.
Fazit 2: Etwas teuer, aber den Preis wert.

Rainer I , 30.06.2012 Verifizierter Kauf

:-)
2 Kondensatoren waren schon mit Spitzdach, und im EPG - Menü hatte sich die Senderliste immer zusammen geschoben. ( z.B. Sender 1,2,3,10,11,12). Bis jetzt läuft`s wieder.

H , 02.07.2012 Verifizierter Kauf

Reperaturset Humax i-cord HD
alles bestens, der Humax läuft wieder wie am 1. Tag

Rüdiger T , 11.07.2012 Verifizierter Kauf

Alles super....
.. gelaufen, der Humax schurrt wieder !!

Andre S , 01.08.2012 Verifizierter Kauf

danke danke danke
Eine der ganz wenigen super Artikel, die ein großes Problem mit kleinem Geld und wenig Aufwand lösen helfen!

Super!

M , 01.08.2012 Verifizierter Kauf

Geht wieder

Fazit: 1. Es geht alles wieder am ICord 2. Einbau ist einfach, wenn man löten kann und den Rest alles hat 3. Preis ist zu hoch aber ist halt alles drin was verbaut ist 4. Wer Pay Pal als Händler anbietet sollte auch die Gebühren übernehmen und nicht auf den Kunden ablegen

Hinweis SAT-Shop: Paypal ist eine optionale Zahlmöglichkeit neben vielen anderen und es wird ganz klar gesagt das die anfallenden Kosten dort berechnet werden, das sogar im Shop bei der Bestellung direkt mit angezeit wie hoch diese sind. Wer das nicht zahlen möchte dem steht die Zahlweise "Überweisung" zur Verfügung für die man nicht viel weniger Überweisungsgebühren bei der Bank zahlen muss als Paypal-Kosten hier anfallen.

Patrick Z , 02.08.2012 Verifizierter Kauf

alles I.O.
Das Reparaturset kam sehr schnell geliefert und hat perfekt gepasst.
Nach ein bisschen rumgelöte funktioniert der HUMAX wieder perfekt.
Ich bin sehr zufrieden.

Marco S , 13.08.2012 Verifizierter Kauf
