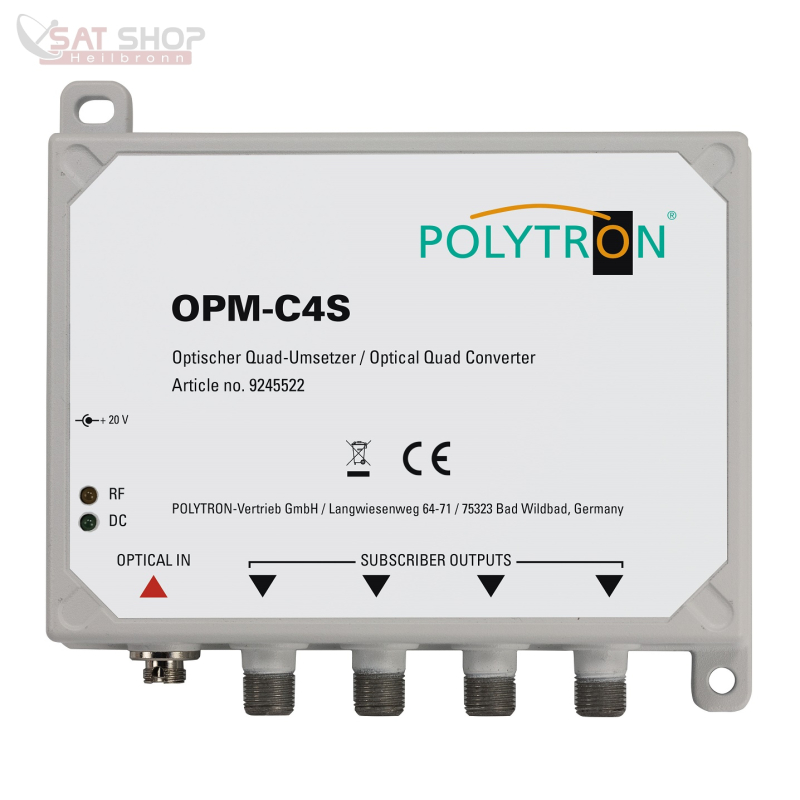

Polytron OPM-C4S Quad
Optischer Umsetzer/Konverter, Quad
Optischer Rückumsetzer Quad 70 dBµV, F-Anschlüsse, FC/PC-Anschluss.
Der Rückumsetzer OPM-C4S bildet die Abschlusseinheit des Glasfasernetzes und wandelt das Lichtwellen-Signal zurück in das ursprüngliche SAT-Signal mit Terrestrik.
An den Quad-Rückumsetzer OPM-C4S können direkt vier Receiver angeschlossen werden.
Die Rückumsetzer können von den angeschlossenen Receivern mit Strom versorgt werden, somit ist eine ortsunabhängige Installation möglich. Alternativ gewährleistet ein 20V DC Netzteil die Stromversorgung.
- Rückumsetzung des optischen Signals ohne Qualitätsverluste
- für den direkten Anschluss von vier Receivern
- Stromversorgung wahlweise über die angeschlossenen Geräte oder ein separates 20 VDC Netzteil
- FC/PC Anschluss
- Netzteil OPM-CPS nicht im Lieferumfang!
Technische Daten
Ausstattung
Geeignet für optische LNB
Eingebaute AGC für konstanten HF-Ausganspegel
Eingang Optik
Eingangspegel: 0 bis -15dBm
Wellenlänge: 1100-1650nm
Eingangsfrequenzbereich, vertikal: 0.95 - 5.0 GHz
Eingangsfrequenzbereich, horizontal: 3.4 - 5.45 GHz
Terrestrischer Frequenzbereich DVB-T: 470 - 862 MHz
Terrestrischer Frequenzbereich DAB: 174 - 240 MHz
Terrestrischer Frequenzbereich DTT: 88 - 108 MHz
Anschluss am Eingang: FC/PC
Ausgänge SAT
Impedanz, nominal: 75 Ohm
Rückflussdämpfung (min.): 10dB
Automatische Verstärkungsregelung (AGC): 30dB
Ausgangspegel SAT: ca. 70dBµV (AGC-geregelt)
Ausgänge Terrestrik
Terrestrischer Frequenzbereich DVB-T: 470 - 862 MHz
Terrestrischer Frequenzbereich DAB: 174 - 240 MHz
Terrestrischer Frequenzbereich FM: 88 - 108 MHz
Ausgangspegel: ca. 75dBµV
Anschlüsse am Ausgang: 5x F (4x SAT+1x terr.).
Achtung/Hinweis: bei einer Dämpfung < 10dB zwischen Optischem-LNB und Rückumsetzer muss ein LWL-Dämpfungsglied zwischenschaltet werden
Hersteller Art. Nr. 9245522
Anleitung Polytron OPM-C5S Quad Rückumsetzer
Polytron optische Komponenten Gesamtübersicht (OptVert_2019-2020)
Polytron Produktubersicht 2019 V5 (9964594)
| Steckertyp optisch: | FC/PC |
| Artikelgewicht: | 0,33 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 12,90 × 11,70 × 2,70 cm |
