Triax-Hirschmann TVC 04 QUAD (optisches LNB Umsetzer - Virtual QUAD- Abschlusseinheit)

Triax-Hirschmann TVC 04 QUAD (optisches LNB Umsetzer - Virtual QUAD- Abschlusseinheit) Triax-Hirschmann TVC 04 QUAD (optisches LNB Umsetzer - Virtual QUAD- Abschlusseinheit) Triax-Hirschmann TVC 04 QUAD (optisches LNB Umsetzer - Virtual QUAD- Abschlusseinheit)
  • GTIN/EAN: 5702663076228
  • ArtikelNr.: OPT-MatrixQuad
  • Artikelgewicht: 0,50 kg
  • Lieferstatus: nicht mehr lieferbar
  • Unser Preis : 179,00 €
  • inkl. 19% USt., zzgl. Versand (DHL)
Kategorie:
2 Klicks für mehr Datenschutz: Erst wenn Sie hier klicken, wird der Button aktiv und Sie können Ihre Empfehlung senden. Erst beim Aktivieren werden Daten an Dritte übertragen.

Beschreibung

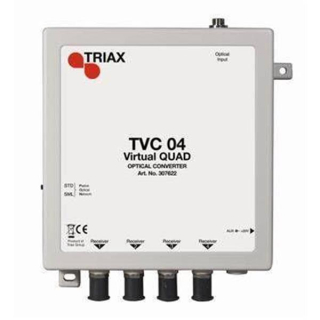

Triax TVC 04
Optischer Umsetzer/Konverter, Quad

Ersetzt durch => Global-Invacom MKIII Quad-Umsetzeinheit optisch

Der optische Abschlusskonverter ("Virtual Converter") wandelt das optische Signal wieder in die Satelliten-ZF Frequenz um. Je nach Version können danach 2 oder 4 Receiver an die Twin- oder Quad-Konverter angeschlossen werden. Beim Quatro-Konverter wird pro Ausgang eine Polarisation übertragen - dort kann dann ein herkömmlicher Multischalter angeschlossen werden und mehr als 4 Receiver versorgt werden.
Die Spannungsversorgung erfolgt über ein externes 20V Netzteil (nur bei Quattro - Netzteil ist dann inklusive in der Lieferung).

- Zur Umwandlung von optischen SAT-Signalen in den ZF-Bereich.
- Verwendung in Verbingung mit einem optischen LNB
- 4 Polarisationen in einem Fibre Optic Kabel

Dieser optische Abschlusskonverter wandelt das optische Signal in einen Quad-Anschluss für 4 Teilnehmer um.

Technische Daten
TVC-04 (Quad)

Eingang
Eingangfrequenzbereich, vertikal                           0.95 - 3.0 GHz
Eingangsfrequenzbereich, horizontal                    3.4 - 5.45 GHz

Optik, Eingang
Optische Leistung, kleine PON-Stellung =              min -13 dB
Optische Leistung, kleine PON-Stellung =              max 0 dBm
Optische Leistung, große PON-Stellung =              min -18 dBm
Optische Leistung, große PON-Stellung =              max -14 dBm
Satellite transponders                                           120
Connector am Eingang                                          FC/PC
Ausgangsfrequenzbereich

Ausgänge                                                              switch
Horizontal High band (4.4 to 5.45 GHz)                 MHz 1100-2150
Vertikal High band (1.95 to 3.0 GHz)                     MHz 1100-2150
Horizontal Low band (3.4 to 4.4 GHz)                   MHz 950-1950
Vertikal Low band (0.95 to 1.95 GHz)                   MHz 950-1950
Impedanz, nominal                                               75 Ohm
Rückflussdämpfung (min.)                                     10 db
Ausgangspegel (Popt = 0...-18 dBm)                    82-46 dBµV

Allgemeine Daten
Connectoren am Ausgang                                    4 x F
Stromverbrauch (bei 12 VDC)                              <300 mA
Stromversorgung                                                 über Receiver


Achtung/Hinweis: bei einer Dämpfung < 10dB zwischen Optischem-LNB und Rückumsetzer muss ein LWL-Dämpfungsglied zwischenschaltet werden

Triax-Hirschmann optische Empfangs- und Verteilsysteme:

Triax-Hirschmann optische Empfangs- und Verteilsysteme

Triax Katalog 2015 für Fibra/Optik optische LWL Artikel:

Triax Katalog 2015 für Fibra/Optik optische LWL Artikel

Triax-Hirschmann optische Empfangs- und Verteilsysteme (Gesamt-Produktdatenblatt in deutsch):

Triax-Hirschmann optische Empfangs- und Verteilsysteme (Gesamt-Produktdatenblatt in deutsch)


Triax-Hirschmann optische Empfangs- und Verteilsysteme:

Triax Optische Komponenten Anwendungsbeispiele:


SAT-Shop Heilbronn - der Profi für Satanlagen:

 Hier sehen sie ihren Kontakt gebenüber ..... Technische Hilfe bekommen sie in dem Shop eigenen sehr kompetenten Onlineforum unter https://www.satanlagenforum.de
