Jultec JPS0501-16TN JESS EN50607 Einkabelumsetzer für 1 Satellit (16 UBs/IDs/Umsetzungen)

GTIN/EAN: 4250883432610

Artikelnummer: JultecJPS0501-16TN

JESS Multischalter 5/1/16, 16 Receiver/Tuner an einer Ableitung/ an einem Strang/Kabel
Für 1 Satellit Empfang bei Quattro-LNB Versorgung oder 2 Satelliten-Empfang bei Breitband-LNB Versorgung (Jultec a²CSS-Technologie)
Rückanal-tauglich für Einspeisung von Kabel Internet + Telefon (DVB-C)

Kategorie: JESS Multischalter

Welche Ausführung ?

247,00 €

inkl. 19% USt. , zzgl. Versand (versandkostenfrei in Deutschland)

nicht verfügbar

Lieferstatus: ersetzt durch Nachfolger, siehe Hinweis in der Artikelbeschreibung


Jultec JPS0501-16TN/MN JESS-tauglicher Einkabel-Multischalter

Ersetzt durch JPS0501-16T/M (Gen2) a²CSS2-Technologie => KLICK

5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JPS0501-16MN und JPS0501-16TN handelt es sich um Einkabelmultischalter für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Das Gerät wird mit dem Netzteil JNT19-2000 ausgeliefert, welches für den Betrieb benötigt wird. Das LNB wird ebenfalls aus diesem Netzteil gespeist.

An seinem Ausgang stehen 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 16 Single-Receiver, 8 Twin-Receiver, 4 Quad-Receiver oder 2 Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.

Der JPS0501-16MN hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS0501-16TN ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

  JPS0501-16MN JPS0501-16TN
Anzahl Abzweige 1 1
Abzweig 5 .. 862 MHz - 3 dB - 3 dB
Entkopplung port to port (Terr) -
Stammleitung 950..2200 MHz 4 x - 0,5..- 1,0 dB -
Stammleitung 290..3000 MHz (WB) 4 x - 0,5..- 1,5 dB -
Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat) -
Ausgangspegel Multischaltermodus 91 dBµV
Ausgangspegel Einkabelmodus 93 dBµV
Anzahl Userbänder 1 x 16 (Klick für Frequenzraster)
Maximale Receiverlast 290 mA
Maximale Netzteillast 290 mA
LNB-Versorgung durch externes Netzteil via F-Buchse
Abmessungen 131 x 104 x 34 mm³
Schirmung/EMV CE (EN 60728-2), Klasse A
GTIN 4250883432511 4250883432610

Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)





Jultec a²CSS Technologie Manual 40T07 2017

Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

PDF
Jultec a²CSS Technologie Manual 40T07 2017

Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)

PDF
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

PDF
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)

Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)


a²CSS: a²CSS1
Einkabel-tauglich: Unicable (EN 50494/SatCR/SCR/CSS)JESS (EN 50607)
Legacy-/CSS-Kombifunktion: ja
Breitband LNB tauglich: ja
Artikelgewicht: 0,75 Kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): 13,10 × 10,40 × 3,40 cm

Durchschnittliche Artikelbewertung

4 Sterne
3 Sterne
2 Sterne
1 Stern

Teilen Sie anderen Kunden Ihre Erfahrungen mit:

Einträge gesamt: 1
5 von 5 2 FBC-Frontend Tuner über ein Kabel mit 16UBs versorgt :-) und das für 2 Satelliten

Yes, i got it .. endlich geschafft ! Habe eine VU+ Duo 4k mit 2x Tuner-Baustein. Wollte unbedingt da ich viele andere Geräte via Remote-Channel-Stream Converter PlugIn damit per Netzwerk-Verbindung versorgt, die volle Ausbeute raus holen. Also die volle Möglichkeit ausschöpfen. Habe mir also den JPS0501-16MN angeschafft, vom Shop vorprogrammiert per a²CSS-Technologie für die Breitband-LNB-Versorgung und das versorgt über 2x GT-Sat Breitband-LNB.
Was soll ich sagen ....
2x GT-Sat Breitband LNBa mit 4 Kabeln auf den JPS0501-16MN. Ein Kabel an die VU+ Duo 4k und empfangen kann ich jetzt 2 Satelliten und versorgt sind alle 16 möglichen Tuner.

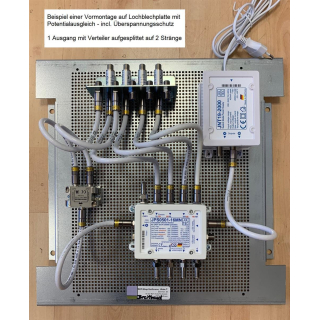

Danke für die super Beratung, den schönen Aufbau auf Lochblech incl. Potentialuasgleich und die super schnelle Lieferung (1 Tag, alles war da).

., 07.02.2020
