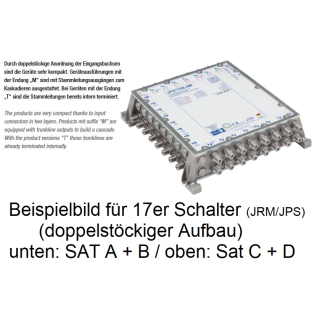

Jultec JPS1706-4M JESS EN50607 Einkabelumsetzer für 4 Satelliten (6x4 UBs/IDs/Umsetzungen)
Jultec JPS1706-4T/4M - JESS "EN50607" tauglicher Einkabel-Multischalter
5 Jahre GarantieProduktbeschreibung:
Beim JPS1706-4M und JPS1706-4T handelt es sich um einen Einkabelmultischalter für vier Satellitensysteme (im Breitbandmodus 8 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung der LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem der 6 Ausgänge stehen je vier Userbänder für die Versorgung von vier Empfangsteilen (z.B. 4 Receiver oder 2 Twin-R usw.) zur Verfügung.. Alternativ kann bei Standard-Signalzuführung (Quatro-LNBs) ein Satellitenempfänger mit 14V/18V/22kHz/DiSEqC-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. die Satellitenzuordnung, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.
Der JPS1706-4M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF, der JPS1706-4T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
| JPS1706-4M | JPS1706-4T | |
| Anzahl Abzweige | 6 | 6 |
| Abzweig 5 .. 862 MHz | - 17 dB | - 17 dB |
| Entkopplung port to port (Terr) | > 35 dB | |
| Stammleitung 950..2200 MHz | 8 x - 1,5..- 3,5 dB | - |
| Stammleitung 290..3000 MHz (WB) | 8 x - 1,0..- 3,5 dB | - |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) | |
| Entkopplung port to port (Sat) | > 26 dB | |
| Ausgangspegel Multischaltermodus | 80 dBµV | |
| Ausgangspegel Einkabelmodus | 82 dBµV | |
| Anzahl Userbänder | 4 x 4 (Klick für Frequenzraster) | |
| Maximale Receiverlast Multischalter | 85 mA | |
| Maximale Receiverlast Einkabelmodus | 200 mA | |
| LNB-Versorgung | durch externes Netzteil via F-Buchse | |
| Abmessungen | 211 x 224 x 54 mm³ | |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883431569 | 4250883431668 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
