Jultec JAP - Jultec Antennasocket Programmable (programmierbare Unicable-/JESS-Antennendose)

Produktbeschreibung:
Mit der Serie JAP3xxTRS stehen Antennensteckdosen zur Verfügung, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer auch bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluß zugelassen sind. Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt.
Nicht-Einkabel-Steuerbefehle (also 18V Dauerspannung, 22 kHz Dauerton) werden immer blockiert (ab Dosen-Software 25T3 und AnDoKon_R004  kann der Fernspeisepfad auch dauerhaft eingeschaltet oder unterbrochen werden, dann ist die JAP "nur" eine diodenentkoppelte bzw. DC-getrennte Dose).
Zur Realisierung auch langer Stränge stehen Dosen mit unterschiedlichen Auskoppeldämpfungen sowie eine echte, intern terminierte Enddose (JAP307TRS) zur Verfügung. Ein CATV-Modem kann am TV-Port betrieben werden (5..65/109..862MHz).

Das Problem
Es ist bei teilnehmergesteuerten Einkabelsystemen wichtig, daß jede Receiver-Identifikations-Nummer (Userband-ID) pro Ableitung nur einmalig vergeben wird. Bei wohnungsübergreifenden Installationen kann es aber (z.B. bei einem Mieterwechsel) leicht zu Doppelvergaben kommen. Dadurch werden die Übertragungen anderer Empfänger gestört.

Die Lösung
Sind spezielle Antennensteckdosen, welche die Steuerbefehle der angeschlossenen Empfangsgeräte in Echtzeit analysieren. Die Befehle passieren die Dose nur, wenn es für diese Dose zugelassene Befehle sind. Dadurch können falsch konfigurierte Empfangsgeräte andere Empfänger im Verteilnetz nicht stören. Die Berechtigungen werden durch den Installateur mittels des Programmieradapters in den Dosen abgelegt.

Installation
Die Antennensteckdose wird zunächst anhand der notwendigen Auskoppeldämpfung gewählt. Im originalen, unprogrammierten Auslieferzustand sind alle Empfangsbänder (ID´s) freigegeben.
Der Installateur legt die an der jeweiligen Antennendose zugelassenen Bänder fest (sinnvollerweise die frequenzmäßig niedrigsten Bänder/ID/Frequenz an der Dose mit längster Zuleitung). Die Berechtigung wird mit einem PC/Notebook und dem Programmieradapter in der Dose abgelegt. Die Dose kann vor dem Einbau oder im installierten Zustand programmiert werden. Pro Dose können beliebige Bänder (auch mehrere) unabhängig voneinander freigegeben werden, es können aber auch alle Bänder gesperrt werden. Die hinterlegten Berechtigungen können mit dem Programmieradapter auch wieder ausgelesen werden. Die Antennendosen sind sowohl mit Steuerbefehlen nach EN50494 als auch mit dem erweiterten Funktionsumfang von JESS betreibbar.

Funktion der Schutzschaltung
Die Antennensteckdosen beinhalten Schutzmechanismen, damit nur am jeweiligen Empfangsort zulässige Steuerbefehle in das Verteilnetz gelangen. Dabei werden u.a. die Userband-IDs geprüft. Grundsätzlich blockieren die Dosen eine Dauerspannung von größer 15V und einen 22kHz-Dauerton. Zusätzlich werden nur Steuerbefehle für die Userbänder in das Verteilnetz gelassen, für die eine Berechtigung hinterlegt wurde. Alle Steuerbefehle die andere Userbänder beeinflussen könnten werden geblockt. Im Auslieferzustand sind alle Userbänder zugelassen.

Passender Programmieradapter
Zum Konfigurieren der programmierbaren Antennensteckdosen der Jultec-Serie wird der Programmieradapter JAP100 eingesetzt. Der Adapter stellt die Verbindung zwischen dem USB-Anschluss eines PCs oder Notebooks und der Jultec- Antennensteckdose her.
Die für den jeweiligen Anschluss vorgesehenen Berechtigungen werden mittels der PC-Software ''AnDoKon.exe'' festgelegt und mit dem Programmieradapter in der Dose abgelegt. Ebenso können abgelegte Berechtigungen aus der Dose ausgelesen werden.
Bitte beachten Sie das das Konfigurationsprogramm ein Microsoft-Betriebssystem ab Windows XP und eine Installation des .NET Framework ab Version 4.0 voraussetzt (kann kostenlos von Microsoft heruntergeladen werden).

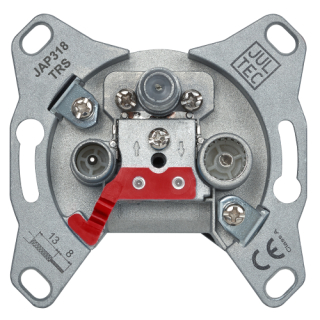

	JAP307TRS	JAP310TRS	JAP314TRS	JAP318TRS
Stamm 5MHz	-	- 1,5 dB	- 1,5 dB	- 1,1 dB
Stamm 450MHz	-	- 1,6 dB	- 1,5 dB	- 1,2 dB
Stamm 862MHz	-	- 1,7 dB	- 1,5 dB	- 1,3 dB
Stamm 950MHz	-	- 1,7 dB	- 1,5 dB	- 1,4 dB
Stamm 1500MHz	-	- 2,3 dB	- 2,0 dB	- 1,9 dB
Stamm 1800MHz	-	- 2,8 dB	- 2,2 dB	- 1,9 dB
Stamm 2150MHz	-	- 3,7 dB	- 2,5 dB	- 2,2 dB
Abzweig Radio IEC-Buchse	- 8 dB 87,5 .. 108 MHz	- 12 dB 87,5 .. 108 MHz	- 16 dB 87,5 .. 108 MHz	- 20 dB 87,5 .. 108 MHz
Abzweig TV IEC-Stecker	- 7 dB 5..65/109..862MHz	- 10 dB 5..65/109..862 MHz	- 14 dB 5..65/109..862 MHz	- 18 dB 5..65/109..862 MHz
Abzweig Sat F-Buchse	- 7 dB 950..2150 MHz	- 10 dB 950..2150 MHz	- 14 dB 950..2150 MHz	- 18 dB 950..2150 MHz
Max. Modempegel	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)
DC-Durchgang	max. 500 mA	max. 500 mA	max. 500 mA	max. 500 mA
Einbautiefe	22,5 mm	22,5 mm	22,5 mm	22,5 mm
Schirmung/EMV	CE, Klasse A	CE, Klasse A	CE, Klasse A	CE, Klasse A
GTIN	4250883481014	4250883481021	4250883481038	4250883481045
GTIN 10er Pack	4250883481106	4250883481113	4250883481120	4250883481137

Ausstattung
* Klasse A (Class A) tauglich
* Universal-Antennensteckdose für CATV, SAT und Unicable-Systeme nach EN 50494 und JESS-Systeme nach EN 50607
* SAT-Anschluss diodenentkoppelt
* Verlängerte F-Buchse (montagefreundlich)
* neue verbesserte Kabelaufnahme
* passend für alle gängigen Schalterprogramme (z.B. für Busch-Jäger, Jung, Merten, Kopp etc.)


Breitbandiger TV-Ausgang (IEC-Stecker) 5..65/109..862MHz, daher auch für den Einsatz mit Rückkanal (Internet/Telefon) über CATV-Modem geeignet.

Die JAP-Dosen unterstützen Einkabelbefehle nach EN 50494 und EN 50607 (JESS), auch im Zusammenspiel mit marken- fremden Einkabelumsetzern oder Einkabel-LNBs.

Bitte beachten !
Diese Dose kann bei einem Unicable-/JESS-Schaltern NICHT betrieben werden wenn sie über den Legacy-Anschluss von diesem angeschlossen ist bzw. wenn z.B. bei Jultec- Schaltern nur ein Receiver an einem Strang hängt (Multischalter-Betrieb = CSS-/Legacy-Funktion) ! Nur für den Einsatz im Unicable-bzw. JESS-Betrieb geeignet !

Mehr Infos auch HIER.

..... unterschiedlicher Auskoppeldämpfung für die Anpassung der Anlage

Lieferung ohne Abdeckplatte und Aufputzrahmen ! Diese Teile können einzeln oder komplett zusammen hier im Shop extra hinzu bestellt werden (Rubrik => Antennendosen).

Gerne liefern wir diese Antennendosen auch vorprogrammiert nach ihren Wünschen/Ansprüchen aus, also die Dose bereits auf IDs programmiert. Sprechen sie uns vorab darauf an !


Programmierbare Einkabel-Antennensteckdose: JULTEC Europapatent EP 2154884


JAP 307 310 314 318 TRS
